Методи влаштування паль визначають технічне рішення фундаменту ще до початку земляних робіт. Від обраної технології залежить несуча здатність, терміни виконання і вплив на суміжні об'єкти. Серед методів влаштування паль виділяють чотири основні: забивання, буронабивний спосіб, буроін'єкційна технологія і вдавлювання. Кожна з них має чіткі умови застосування і технічні параметри, які визначають вибір під конкретний об'єкт.
Які методи влаштування паль застосовують у будівництві
Пальовий фундамент закладають у тих випадках, коли несучий шар ґрунту залягає глибоко, а поверхневі ґрунти не витримують проектного навантаження. Рішення щодо технології приймають до початку робіт, спираючись на результати інженерно-геологічного дослідження, дані про сусідні об'єкти і технічні умови самого майданчика.
Методи влаштування паль, що набули масового застосування у вітчизняному будівництві, поділяють за принципом занурення: ударний спосіб, буріння зі заповненням, нагнітання розчину під тиском і статичне вдавлювання. Кожна технологія формує несучу здатність по-різному і має специфічний вплив на навколишні конструкції.
Обраний метод впливає не лише на несучу здатність фундаменту, а й на строки виконання, вартість і безпеку для суміжних об'єктів. Тому порівняння будується за відповідністю технічним умовам конкретного майданчика, а не за абстрактною перевагою однієї технології над іншою.
Забивання паль: принцип роботи і типові умови застосування
Забивання паль виконують за допомогою молотів або вібраційних установок, що занурюють готові залізобетонні палі у ґрунт ударним або вібраційним способом. Метод застосовують на відкритих майданчиках, де немає обмежень по висоті й відстані до сусідніх будівель.
Ударне забивання паль добре зарекомендувало себе при будівництві нових об'єктів на незабудованих ділянках: промислових підприємств, мостових опор, берегових споруд. Метод дає стабільний результат у суглинистих і глинистих ґрунтах. Головне обмеження: ударне і вібраційне навантаження передається через ґрунт на суміжні будівлі і підземні комунікації, що виключає застосування в умовах щільної міської забудови.
Перевагою забивання є висока продуктивність при роботі з однотипними ґрунтами і стандартними перетинами паль. Глибина занурення контролюється за кількістю ударів і відмовою палі. Метод відпрацьований десятиліттями і добре забезпечений нормативною базою. Детальніше про організацію таких робіт.
Буронабивні палі: коли без бурової установки не обійтись
Буронабивні палі влаштовують безпосередньо у ґрунті: спочатку бурять свердловину, потім армують і бетонують її. Технологія дозволяє виготовляти палі великого діаметра і значної довжини без транспортування великогабаритних виробів на майданчик.
Буронабивний метод обирають у кількох ситуаціях. По-перше, коли несучий шар залягає глибоко і стандартні залізобетонні палі не досягають його. По-друге, при будівництві поблизу існуючих споруд, де ударне навантаження неприйнятне. По-третє, на майданчиках з неоднорідними ґрунтами, де глибина занурення відрізняється по осях фундаменту.
Технологія вимагає контролю якості свердловини і правильного армування. При розмитих стінках або порушенні режиму бетонування несуча здатність палі знижується. Для попередження дефектів застосовують обсадні труби або бентонітовий розчин. Більше технічних деталей про обладнання та умови застосування.
Буроін'єкційні палі та мікропалі: рішення для обмеженого простору

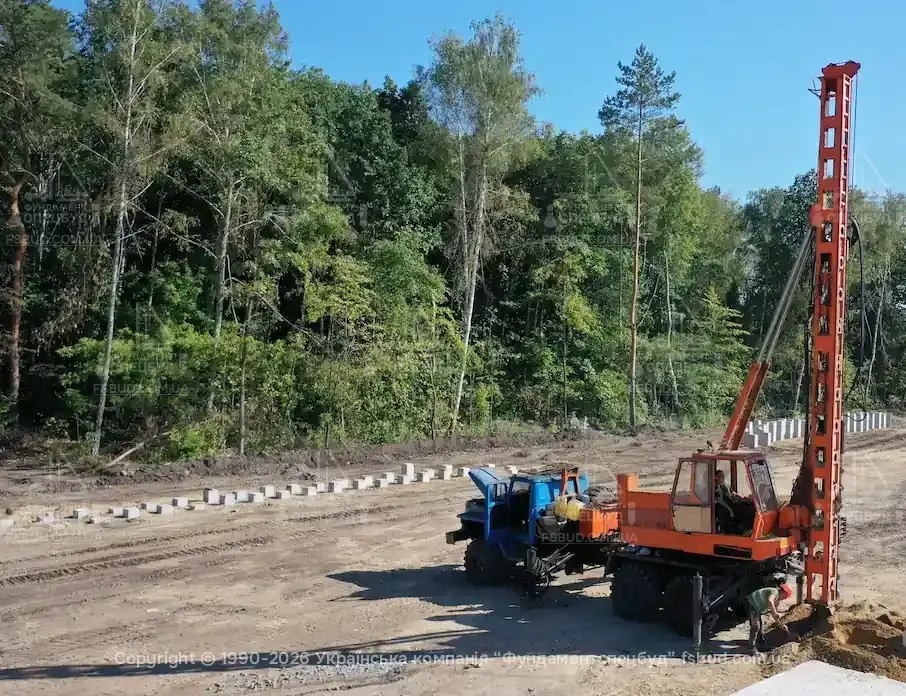

Буроін'єкційні палі і мікропалі застосовують там, де габарити установки критичні: підвальні приміщення, щільна забудова, зони з низькою висотою перекриття. Палі малого діаметра від 100 до 300 мм бурять і заповнюють цементним розчином під тиском.
Такі конструкції незамінні при підсиленні фундаментів існуючих будівель. Вони передають навантаження на глибокі несучі шари без розкриття фундаменту і без значного втручання в несучі конструкції. Технологія актуальна при будівництві поблизу пам'яток архітектури або об'єктів з обмеженою вібраційною чутливістю.
Малий діаметр дозволяє проводити роботи у приміщеннях з висотою стелі від 2,5 м. Цементний розчин нагнітають під тиском, що забезпечує ущільнення навколишнього ґрунту і підвищує зчеплення з масивом. Технологія не потребує великогабаритної техніки і мінімально впливає на суміжні конструкції.
Вдавлювання паль: чим метод відрізняється від інших

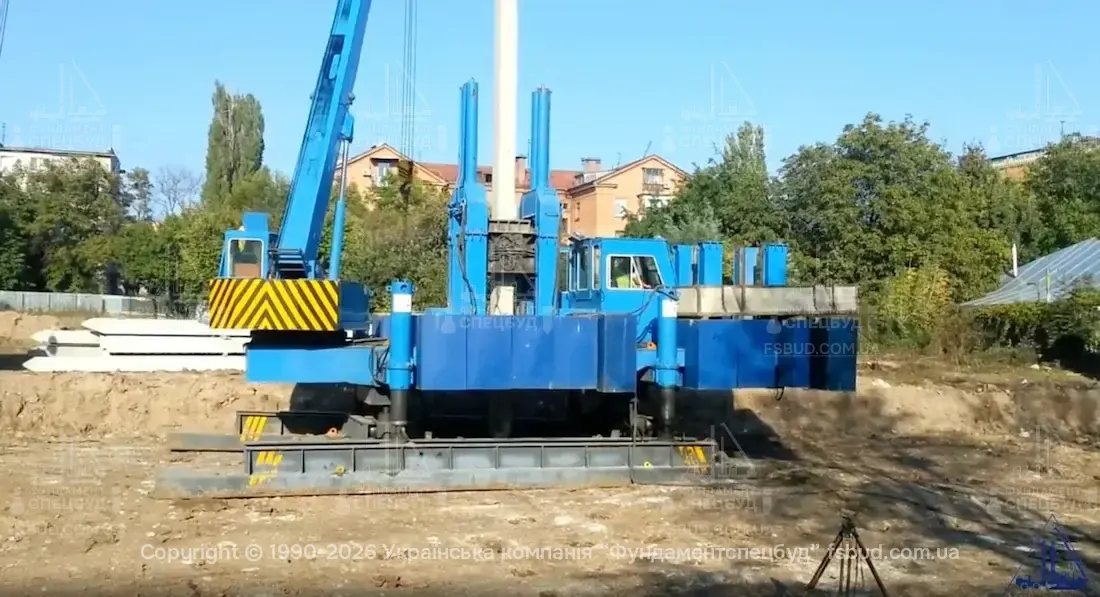

Вдавлювання паль забезпечує занурення готових залізобетонних паль у ґрунт статичним зусиллям, без ударів і вібрації. Установка спирається на вже занурені палі або баластний елемент, що унеможливлює передачу динамічного навантаження на ґрунт і сусідні конструкції.
Без вібрації і ударного навантаження
Відсутність удару і вібрації є ключовою технічною ознакою методу вдавлювання паль. Це дозволяє виконувати роботи в безпосередній близькості до будівель, що знаходяться в експлуатації, у зонах розташування підземних комунікацій і в умовах щільної міської забудови.
На практиці вдавлювання паль допустиме за відстані до суміжних будівель від 1 м і менше, тоді як ударне забивання вимагає санітарної зони не менше 15-25 м. Для об'єктів у центрі міста або у щільному житловому масиві це часто є вирішальним критерієм вибору технології.
Контроль зусилля занурення в реальному часі
Установка фіксує зусилля вдавлювання на кожному метрі занурення. Це дає можливість підтвердити факт досягнення несучого шару безпосередньо в процесі виконання робіт. Контрольований графік занурення формує технічну документацію, яку використовують при прийманні об'єкта.
Фіксація зусилля дозволяє виявляти неоднорідності ґрунту: різкий стрибок опору свідчить про кам'янисте включення або зміну шару. Це дає змогу коригувати глибину занурення для кожної осі без додаткових геологічних свердловин. Результат: стабільна несуча здатність підтверджена документально.
Де вдавлювання паль дає перевагу над іншими методами
Метод найбільш ефективний у таких умовах: реконструкція і добудова об'єктів поруч з діючими будівлями, влаштування пальового фундаменту у зонах із чутливими підземними комунікаціями, будівництво у житловому масиві з обмеженнями по шуму і вібрації, щільна забудова центральних районів міста.
Порівняно з буронабивним методом вдавлювання паль не вимагає виймання і вивозу ґрунту, а готова паля занурюється в один робочий цикл. Це скорочує тривалість робіт і зменшує логістичне навантаження на майданчик. Технічну документацію по послузі описано тут.
Як обрати метод пальових робіт під конкретний об'єкт
Вибір між методами влаштування паль залежить від кількох чинників, які оцінюють у комплексі. Жоден із них не є універсальним рішенням: кожна технологія оптимальна в певних умовах і має обмеження в інших.
Геологія. Щільні ґрунти з включеннями або скельним шаром вимагають бурової техніки. М'які, водонасичені і нескельні ґрунти добре проходяться статичним вдавлюванням.
Відстань до суміжних об'єктів. Якщо об'єкт розташований у межах 10-15 м від діючих будівель або комунікацій, методи з ударним і вібраційним навантаженням виключаються з розгляду. Це обмеження стосується більшості майданчиків у межах міської забудови.
Габарити майданчика і висота. Для роботи у підвалах, цехах або обмежених за висотою зонах підходять малогабаритні установки: буроін'єкційний метод або спеціалізовані установки для вдавлювання паль.
Вимоги до несучої здатності. Різні методи дають різні граничні значення несучої здатності навіть при однаковій довжині і перетині палі. Порівняння завжди виконують з урахуванням проектного навантаження на конструкцію.
Стан і категорія ґрунту по всій глибині занурення суттєво впливають на вибір технології і відображаються у геологічному звіті. Без актуального звіту жоден з методів влаштування паль не можна обґрунтувати технічно коректно.
Актуальні нормативні вимоги до пальових фундаментів закріплено у ДБН В.2.1-10 «Основи та фундаменти споруд»: умови вибору методу залежать від категорії об'єкта і геологічних умов.
