Як правильно специфікувати вікна й двері, стійкі до зламу, за ДСТУ EN 1627

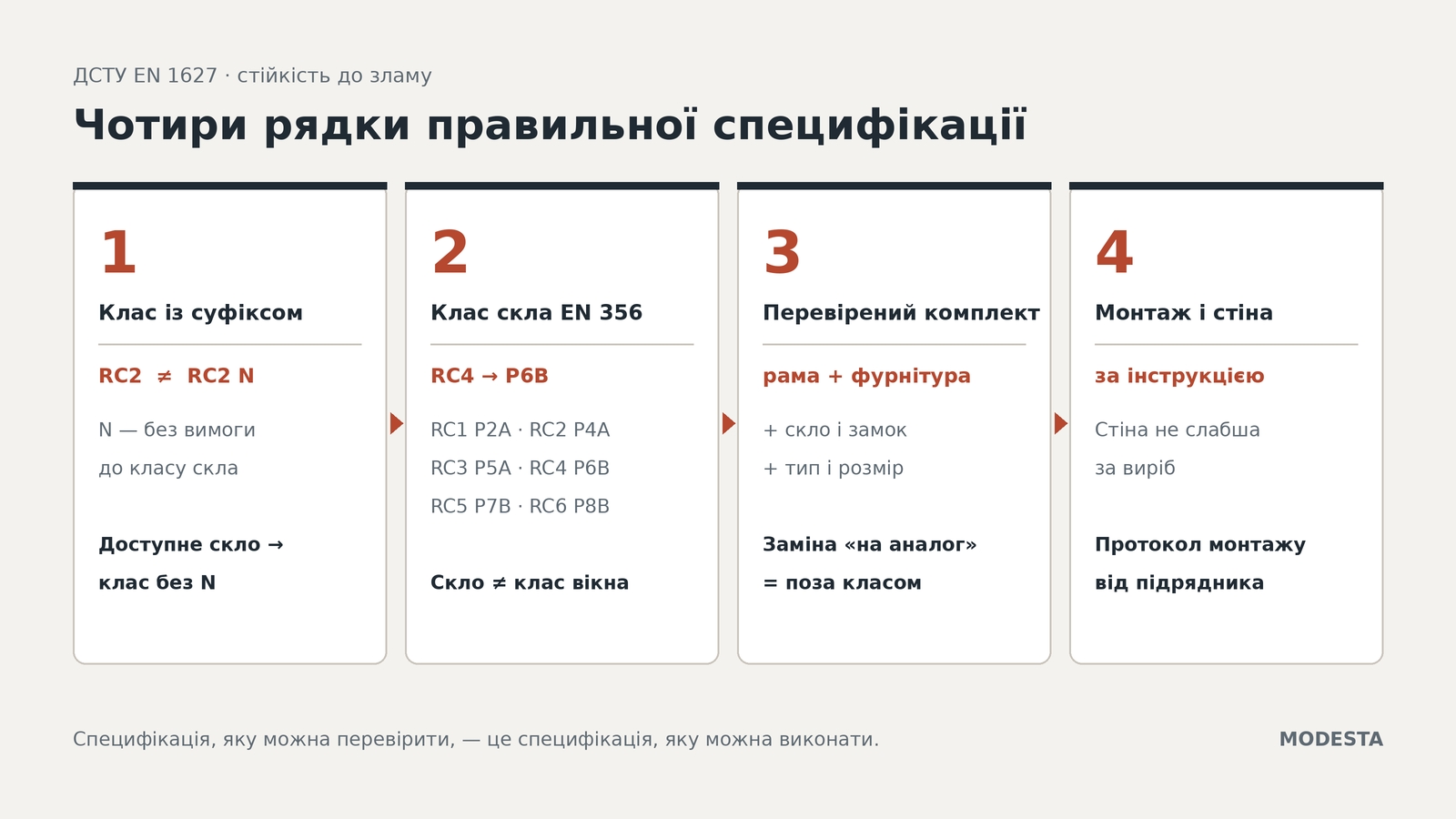

Чотири рядки, без яких «броньовані двері» в проєкті залишаються лише побажанням

У проєктній документації досі трапляються формулювання на кшталт «двері посилені», «вікна антивандальні» чи «броньоване скління». Для замовника вони звучать переконливо, але для підрядника нічого не означають: їх неможливо перевірити ні під час закупівлі, ні під час приймання робіт. Єдина мова, якою можна однозначно описати стійкість столярки до зламу, — це класифікація європейського стандарту EN 1627, впровадженого в Україні як ДСТУ EN 1627.

Нижче — практичний порядок, за яким проєктувальник може записати вимогу так, щоб на будівельному майданчику з'явився саме той виріб, який був задуманий.

1. Клас стійкості — разом із суфіксом

Стандарт визначає вісім класів: RC1, RC1 N, RC2, RC2 N, RC3, RC4, RC5 і RC6. Літера N — не дрібниця і не друкарська помилка. Вона означає, що для скління виробу не встановлено жодної вимоги щодо класу стійкості. Тобто вікно RC2 N може мати звичайний склопакет, який розбивається одним ударом.

Звідси перше правило: якщо засклений елемент доступний для зломника (перший поверх, тераса, дах прибудови, галерея), у специфікації має стояти клас без суфікса N. Варіант із N має сенс лише там, де скло фізично недоступне або захищене іншим способом.

Клас підбирають до сценарію загрози, а не «з запасом на всяк випадок». Стандарт пов'язує кожен клас із типовим набором інструментів та часом, протягом якого виріб має витримати ручну атаку:

Сам стандарт підкреслює, що найбільший стрибок відбувається між RC3 і RC4: це межа між зломником, який діє спонтанно, і тим, хто приходить підготовленим. Для приміщень, де зберігаються цінності, документи з обмеженим доступом чи критична техніка, розмова зазвичай починається саме з RC4.

Окреме зауваження щодо старих проєктів: класи на кшталт WK2 чи WK3 походять із попереднього стандарту ENV 1627. Їх не варто механічно переносити в нові специфікації — краще прямо вказати клас RC за чинною редакцією.

2. Клас скла — окремим рядком

Для кожного класу, крім варіантів із N, EN 1627 вимагає мінімального класу багатошарового скла за EN 356:

• RC1 — P2A

• RC2 — P4A

• RC3 — P5A

• RC4 — P6B

• RC5 — P7B

• RC6 — P8B

Варто записати клас скла окремим рядком специфікації, навіть якщо він випливає з класу виробу. Причина практична: склопакети часто замовляють окремо або замінюють під час експлуатації, і тоді рядок «скло не нижче P6B за EN 356» стає єдиним орієнтиром для того, хто виконує заміну.

Але діє і зворотне правило: скло P6B саме по собі не робить вікно вікном RC4. Клас скла — лише один елемент системи. Звичайна рама зі склом високого класу залишається звичайною рамою.

3. Перевірений комплект, а не набір окремих деталей

Клас RC присвоюють конкретній конфігурації виробу, яку було випробувано: системі профілів, фурнітурі, точкам замикання, склу та способу його закріплення, замку й циліндру, типу відкривання і діапазону розмірів. Заміна будь-якого з цих елементів «на аналог» формально виводить виріб за межі класифікації.

Тому у специфікації варто вимагати не лише клас, а й підтвердження, що поставлений виріб відповідає випробуваній конфігурації. Корисно прямо зазначити:

• що клас має бути підтверджений документом про класифікацію саме для цього типу виробу (тип відкривання, кількість стулок, розміри в межах дозволеного діапазону);

• що фурнітура, ручки та циліндри мають бути тими, що входили до випробуваного комплекту;

• клас циліндра: для RC1–RC3 стандарт вимагає циліндр класу 4 за EN 1303 (за показником захисту від атаки), для RC4–RC6 — класу 6.

Часто саме на етапі закупівлі виріб «оптимізують»: залишають сертифіковану раму, але ставлять дешевшу ручку або циліндр. Чітко записана вимога щодо комплекту дає замовникові підстави не приймати такої заміни.

4. Монтаж — частина класу, а не окрема послуга

Випробування за EN 1627 проводять на виробі, змонтованому відповідно до інструкції виробника. На об'єкті це означає дві речі.

По-перше, стіна чи перегородка, в яку встановлюють виріб, повинна бути щонайменше такою ж міцною, як він сам. Двері RC4 у перегородці з гіпсокартону захищають приміщення рівно настільки, наскільки захищає гіпсокартон.

По-друге, монтаж має виконуватися за інструкцією виробника, яка є частиною документації виробу. У специфікації варто вимагати від підрядника передати цю інструкцію замовнику, а після монтажу — протокол або декларацію, що виріб встановлено згідно з нею. Так відповідальність за монтаж стає документованою, а не усною.

Приклад формулювання

Вікно алюмінієве, одностулкове, поворотно-відкидне, стійкість до зламу клас RC4 згідно з ДСТУ EN 1627, підтверджений документом про класифікацію для відповідного типу та розміру виробу. Скління — багатошарове скло класу не нижче P6B за EN 356. Фурнітура та ручка із замком — згідно з випробуваною конфігурацією, без замін «на аналог». Монтаж — відповідно до інструкції виробника, у стіну міцністю, не нижчою за клас виробу; підрядник передає інструкцію монтажу та протокол монтажу.

Як виглядає такий виріб на практиці, можна побачити на прикладі алюмінієвого вікна класу RC4.

Коротка перевірка перед здачею проєкту

1. Чи вказано клас RC і чи свідомо обрано варіант із суфіксом N або без нього?

2. Чи записано клас скла за EN 356 окремим рядком?

3. Чи вимагається підтвердження класу саме для цієї конфігурації та розміру?

4. Чи зазначено, що фурнітура й циліндри входять до випробуваного комплекту?

5. Чи описано вимоги до стіни та монтажу і документи, які підрядник має передати?

Якщо на всі п'ять запитань відповідь «так», специфікацію можна перевірити — а отже, й виконати.
