Гідравлічні насоси Bosch Rexroth A8VO A8V серії, зокрема модель A8V107, є стандартом для важких гусеничних екскаваторів (наприклад, Caterpillar серії 320 або Liebherr). Це здвоєні аксіально-поршневі насоси з похилим блоком (bent-axis design). У такій конструкції одним із найбільш навантажених, але часто ігнорованих елементів є притискна пластина (retainer plate), яку механіки також називають сепаратором поршнів. Хоча вона виглядає як проста деталь, її поломка гарантовано призводить до повного руйнування качаючого вузла. У цій статті ми розберемо, яку функцію виконує ця пластина, чому вона виходить з ладу та як правильно виконати її заміну, щоб уникнути повторної аварії.
Функція притискної пластини в насосах з похилим блоком
У насосах конструкції "bent-axis" (похилий блок) поршні не мають черевиків, як у насосах з похилою плитою (swash plate). Натомість штоки поршнів мають сферичні головки, які встановлюються безпосередньо у фланці приводного вала.

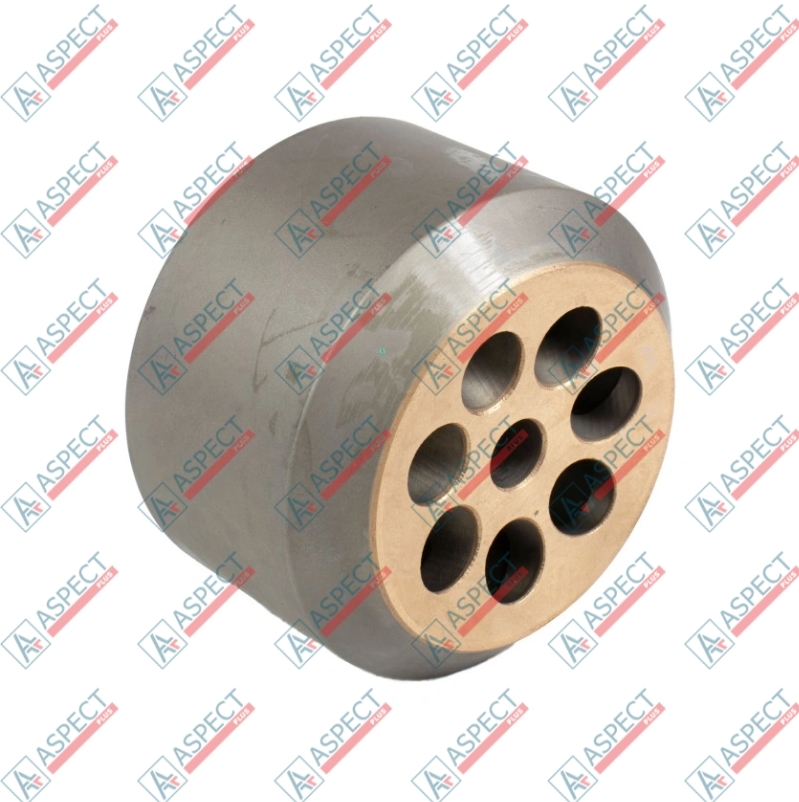

Притискна пластина виконує критичну функцію під час такту всмоктування. Коли вал обертається і блок циліндрів відхиляється, саме ця пластина примусово витягує поршні з блоку циліндрів, щоб заповнити їх маслом. Вона працює на розрив. Якщо пластина зношується або тріскається, поршні втрачають жорсткий зв'язок з валом, що призводить до розсинхронізації та катастрофічних ударів всередині корпусу.
Симптоми та причини несправності
Перш ніж розбирати насос, важливо зрозуміти, чому сталася поломка. Просто замінити пластину недостатньо, якщо не усунуто першопричину.
Основні симптоми:
Підвищений шум (гул або металевий стукіт) під час роботи під навантаженням.
Наявність великих фрагментів сталі або бронзи у масляному фільтрі та дренажі корпусу.
Вібрація шланга високого тиску.
Причини поломки:
Кавітація: Це ворог номер один для притискної пластини. Якщо насосу бракує масла на вході, створюється вакуум. Пластина намагається витягнути поршень, але вакуум "тримає" його всередині блоку. Це створює надмірне навантаження на шийку пластини, що з часом призводить до втомних тріщин.
Перевищення обертів: Відцентрова сила на високих обертах намагається викинути поршні назовні, деформуючи отвори в пластині.
Знос сферичних головок поршнів: Якщо зазор між поршнем і пластиною збільшується понад допуск (зазвичай 0,05 - 0,1 мм), виникає ударне навантаження при кожному оберті вала.
Процес дефектування та заміни
Заміна притискної пластини у насосі A8V107 вимагає повного розбирання качаючого вузла.
Крок 1: Огляд суміжних деталей
Не можна встановлювати нову пластину на старі компоненти без перевірки.
Поршні: Перевірте сферичні головки на наявність еліпсності. Якщо сфера зношена, нова пластина швидко розіб'ється через люфт.
Приводний вал: Огляньте посадочні місця у фланці вала. Якщо отвори розбиті або мають задири, вал необхідно відновити або замінити.
Крок 2: Перевірка висоти (Lift Off)
Притискна пластина працює в парі з центральною цапфою (center pin). Критично важливо перевірити пружину центральної цапфи. Якщо пружина просіла, пластина не буде щільно притискати поршні до вала, що викличе люфт.
Крок 3: Встановлення
При складанні важливо дотримуватися правильної орієнтації. Пластина повинна вільно, без заїдань, утримувати всі 7 поршнів. Перед фінальним затягуванням корпусу переконайтеся, що качаючий вузол рухається плавно, а кут нахилу блоку змінюється без перешкод.
Важливість якості запчастин
Притискна пластина виготовляється з високоміцної легованої сталі з прецизійною термічною обробкою. Використання дешевих аналогів із м'якого металу призведе до того, що головки поршнів "пропиляють" пластину за кілька тижнів роботи, а уламки металу знищать весь гідросистему екскаватора.
Компанія Aspect Plus пропонує перевірені притискні пластини та повні ремкомплекти для відновлення насосів Bosch Rexroth A8V107, що гарантує відповідність заводським допускам та твердості металу.
