Надійність інженерної мережі залежить не лише від труб, а й від елементів, які керують потоком, перекривають його та з’єднують окремі ділянки. Запірна арматура допомагає організувати роботу систем водопостачання, опалення та промислових трубопроводів: від побутового вузла до складної виробничої лінії.
Арматура до трубопроводу має відповідати середовищу, робочому тиску, температурі й способу монтажу. Для води важливі герметичність і сумісність матеріалів, а для мереж із гарячим теплоносієм, парою чи технічними рідинами — ще й стійкість до температурних та хімічних навантажень. Тому вибір починається з умов експлуатації, а не лише з діаметра труби.
Які завдання виконує трубопровідна арматура

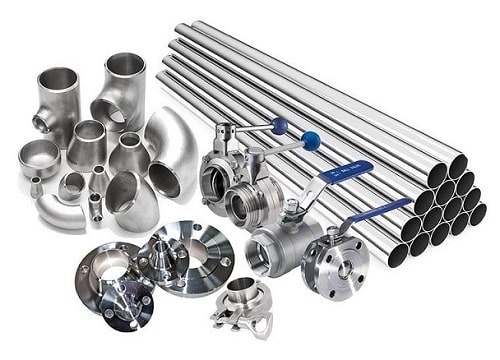

Запірні пристрої перекривають потік повністю, регулювальні змінюють його параметри, а захисні компоненти допомагають уберегти обладнання від небажаного руху середовища чи надлишкового тиску. У каталозі арматури зустрічаються засувки, кульові крани, вентилі, зворотні та запобіжні клапани, дискові затвори, фільтри, компенсатори й деталі для трубопроводів.
Основні типи елементів
Кульові крани — для швидкого перекриття потоку; бувають муфтовими, фланцевими, нержавіючими або призначеними під приварювання.
Засувки — застосовуються на магістральних і розподільчих ділянках, доступні, зокрема, у фланцевому та різьбовому виконанні.
Зворотні клапани — перешкоджають зворотному руху робочого середовища.
Фільтри грубої очистки — затримують механічні домішки перед чутливим обладнанням.
Компенсатори та вібровставки — допомагають зменшити вплив вібрацій і переміщень трубопроводу.
Ці елементи виконують різні функції, тож не варто замінювати один тип іншим лише через схожий діаметр. Наприклад, запірний кран розрахований насамперед на положення «відкрито» або «закрито», тоді як стабільне регулювання потоку має відповідати конструкції конкретного виробу.
З’єднання: фланець, різьба чи зварювання
Тип приєднання визначає, як арматуру встановлюють, обслуговують і за потреби демонтують. Фланцеве з’єднання зручне для обладнання та труб більшого діаметра: два фланці стягують кріпленням через відповідну прокладку. Такий вузол можна розібрати для ремонту, якщо передбачено доступ до кріплень.
Муфтове або різьбове приєднання часто використовують у компактних мережах і на невеликих діаметрах. Під час монтажу важливо узгодити тип і розмір різьби, не пошкодити її та застосувати ущільнення, сумісне з температурою і робочим середовищем. Для зварного приєднання арматуру приварюють до трубопроводу; цей варіант потребує кваліфікованого монтажу й врахування технології зварювання.

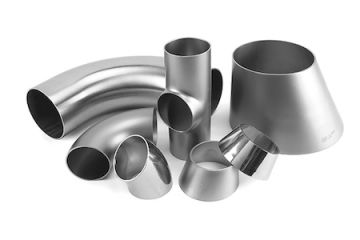

Міжфланцевий дисковий затвор монтують між фланцями, що дає змогу зменшити габарити вузла. Поліетиленові терморезисторні фітинги призначені для відповідних поліетиленових труб і з’єднуються з використанням спеціального зварювального обладнання. Чавунні з’єднання та хомути мають власне призначення й повинні підбиратися за геометрією та параметрами конкретної мережі.
Матеріали: що врахувати під час вибору
Матеріал корпусу та внутрішніх деталей впливає на стійкість виробу до корозії, зношування, температури й контакту з робочим середовищем. У трубопровідній арматурі застосовують, зокрема, чавун, вуглецеву та нержавіючу сталь, латунь, а для окремих з’єднань — поліетилен. Ущільнювачі також мають відповідати умовам роботи: важливо перевіряти допустимі температуру, тиск і сумісність із рідиною чи газом.
Чавун використовують у певних типах арматури й з’єднань; перед монтажем слід перевірити допустиме навантаження та умови корозійного захисту.
Сталь підходить для широкого спектра трубопровідних вузлів; конкретну марку й виконання обирають за робочими параметрами.
Нержавіюча сталь доречна там, де потрібна підвищена стійкість до корозії або особливі вимоги до середовища.
Латунь поширена у компактній арматурі, зокрема кульових кранах і різьбових виробах для сумісних систем.
Поліетилен застосовують у трубах і з’єднаннях відповідного типу; потрібно узгодити матеріал фітинга з трубою та технологією монтажу.
Не існує одного матеріалу, який буде оптимальним для всіх мереж. Для водопостачання потрібно врахувати, чи є вода питною, холодною або гарячою; для виробничої лінії — хімічний склад середовища та режими роботи. Якщо матеріали труби, арматури й ущільнень не узгоджені, навіть правильно підібраний номінальний діаметр не гарантує надійності вузла.
Як перевірити сумісність перед монтажем
Визначте робоче середовище, температуру, тиск і можливі перепади або гідроудари.
Уточніть діаметр труб, тип з’єднання та потрібні монтажні розміри.
Зіставте матеріал арматури, труби й ущільнювальних елементів.
Перевірте напрямок потоку для клапанів і вимоги виробника до положення виробу.
Передбачте доступ для керування, огляду й обслуговування вузла.
Якщо проект включає кілька різних типів приєднання, заздалегідь складіть схему вузла та специфікацію: це зменшує ризик помилок під час закупівлі й монтажу. Для складної або відповідальної системи параметри варто звірити з технічною документацією та фахівцем, який відповідає за проект.
Надійна система починається з сумісних компонентів
Запірна та трубопровідна арматура працює як частина єдиного комплексу: труби, фітинги, фланці, клапани й ущільнення мають відповідати одне одному за матеріалом, розміром і способом монтажу. Саме уважний вибір з’єднань допомагає зробити систему зручною для обслуговування, а правильний підбір матеріалів — забезпечити її стабільну роботу у заданих умовах. Для мереж водопостачання та інших інженерних задач варто звіряти характеристики кожного виробу з параметрами всієї лінії.
