У цьому огляді мова піде про британо-італійський вертоліт Agusta Westland AW101. Сьогодні всім , що пов'язано з AW101, також займається добре відома європейська компанія Leonardo.

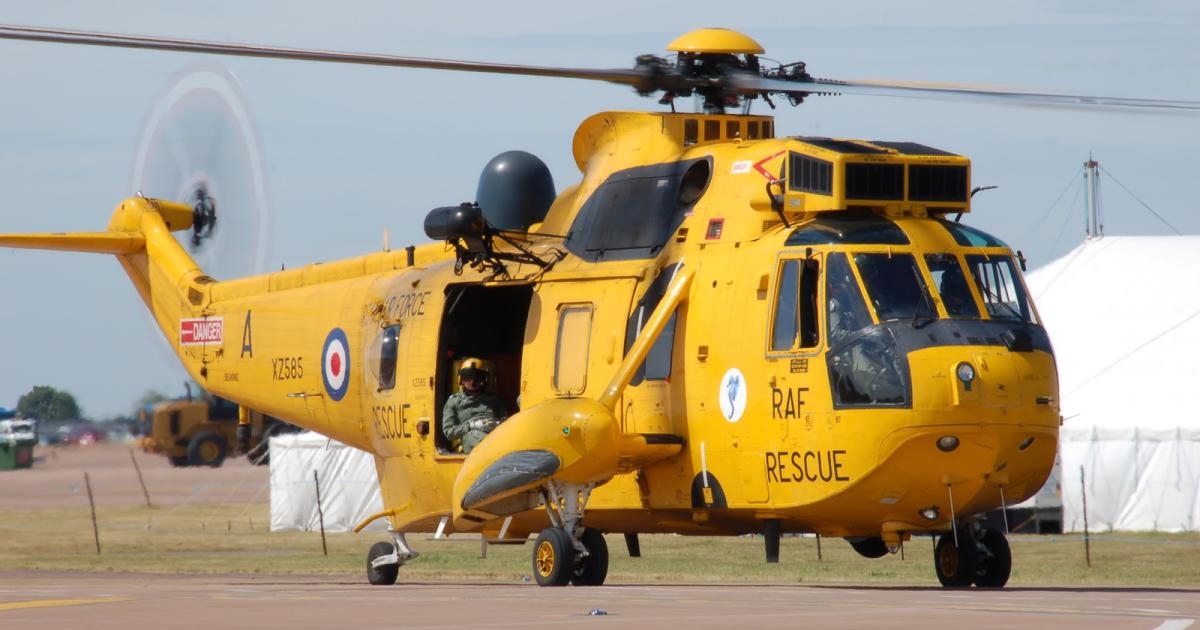

Говорячи про AW101, історія відсилає нас до сімдесятих років . У Британії тоді за ліцензією вироблявся вертоліт Westland WS61 Sea King.
Але в Британії виникла потреба в новому 30-місному вертольоті.
Тому було прийнято рішення розпочати роботи з проєктування нового вертольота для різних завдань, як наземного базування , так і палубного . За роботу взялися у 1978 році . Вимоги висували Королівські ВМС Великої Британії , яким би вони хотіли бачити новий вертоліт . І завдання було поставлене компанії Westland.
Вони взялися за проєктування але доля цього проєкту була незавидною. На стадії проєктування того ж року проєкт було зупинено. Він цілком не відповідав тим вимогам , які виставляли королівські ВМС . А для того , щоб ці вимоги задовольнити , компанії Westland потрібно було знайти партнера . Який би не тільки б вклався ідеями в цей проєкт , а й грошима , тому що розробка виявилася не з дешевих .
У 1979 році пропозицію британської сторони приймає італійська компанія Agusta. І , по суті , це стає першим спільним проєктом двох європейських компаній , який носитиме в назві AgustaWestland.
Хоча ці дві компанії одна для одної на той період не були чужими і співпрацювали на різних проєктах , починаючи з 1965 року , обидві сторони розділили зони відповідальності та обсяги вкладених коштів . І організували спільне підприємство , яке отримало назву European Helicopter Industry Limited, хоча формально воно було створене у 1984 році .
Як ви розумієте , сам проєкт був дуже амбітним . Не тільки різні варіанти треба було створити , а й відкриту архітектуру , щоб можна було оснащувати вертоліт під потреби потенційних замовників . Пізніше це стало дуже важливим аспектом у контексті розвитку вертольотів загалом.
Було прийнято рішення створювати дев'ять прототипів для проведення випробувань .
Чотири прототипи мала створювати компанія Agusta на території Італії , а ще п'ять прототипів — компанія Westland на території Великої Британії .
Відповідно , в цій же пропорції були розділені грошові вкладення в цей проєкт . Майбутньому вертольоту дали позначення EH — Europenian Helicopter , тобто європейський вертоліт . Оскільки планували замінити , як я раніше сказав , вертоліт Сі-Кінг , то розміри , маса та можливості мали бути не меншими за цей вертоліт , що спрощувало загалом розуміння конструкції та ідеї.

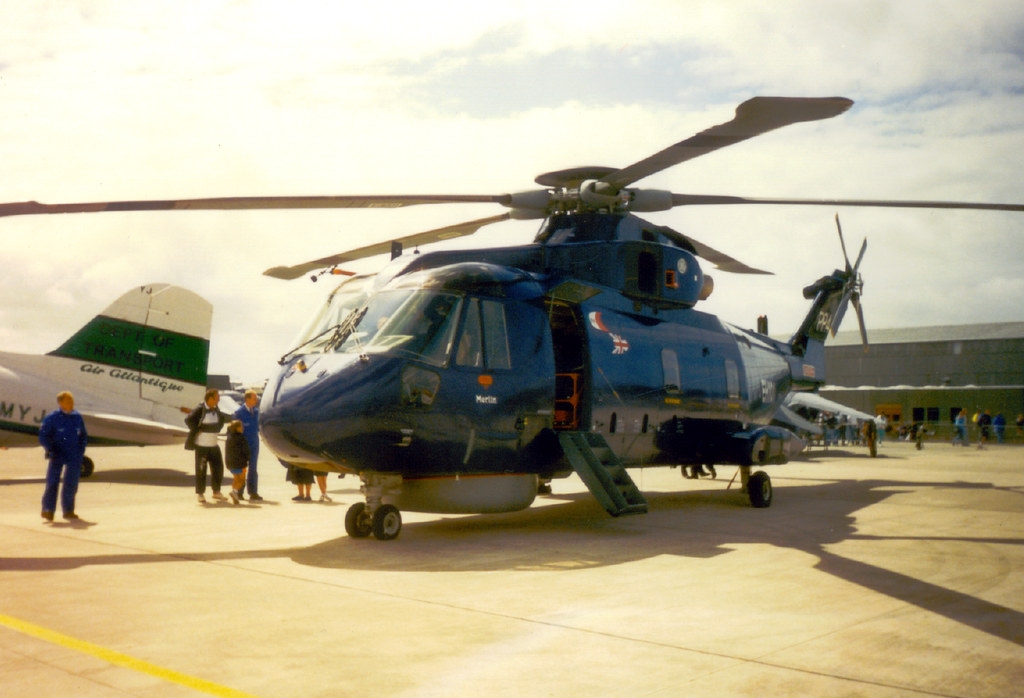

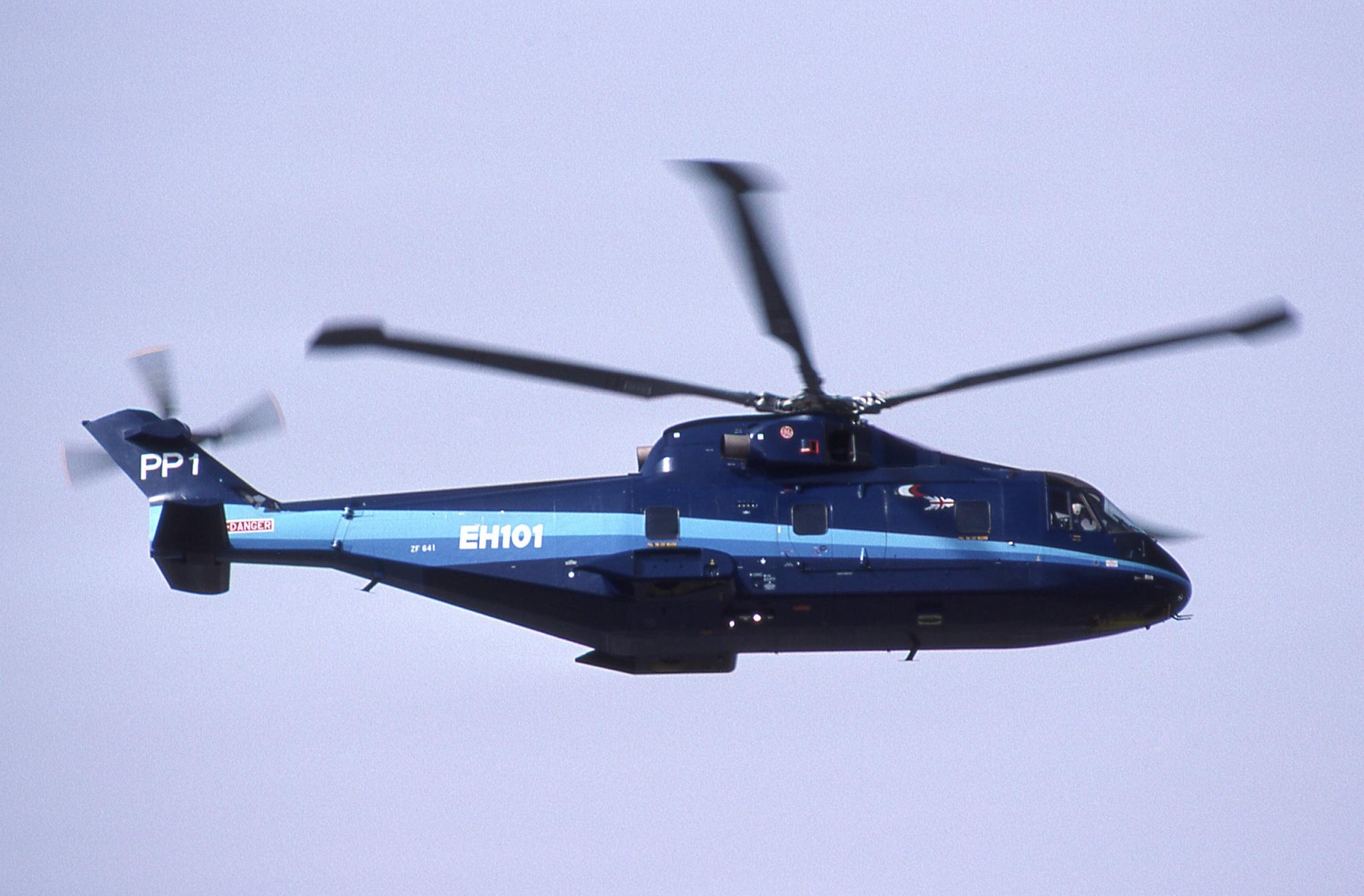

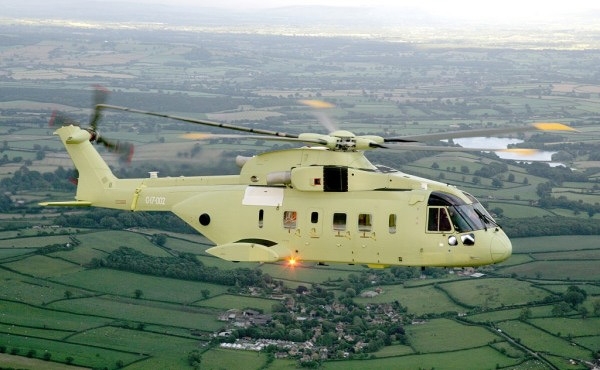

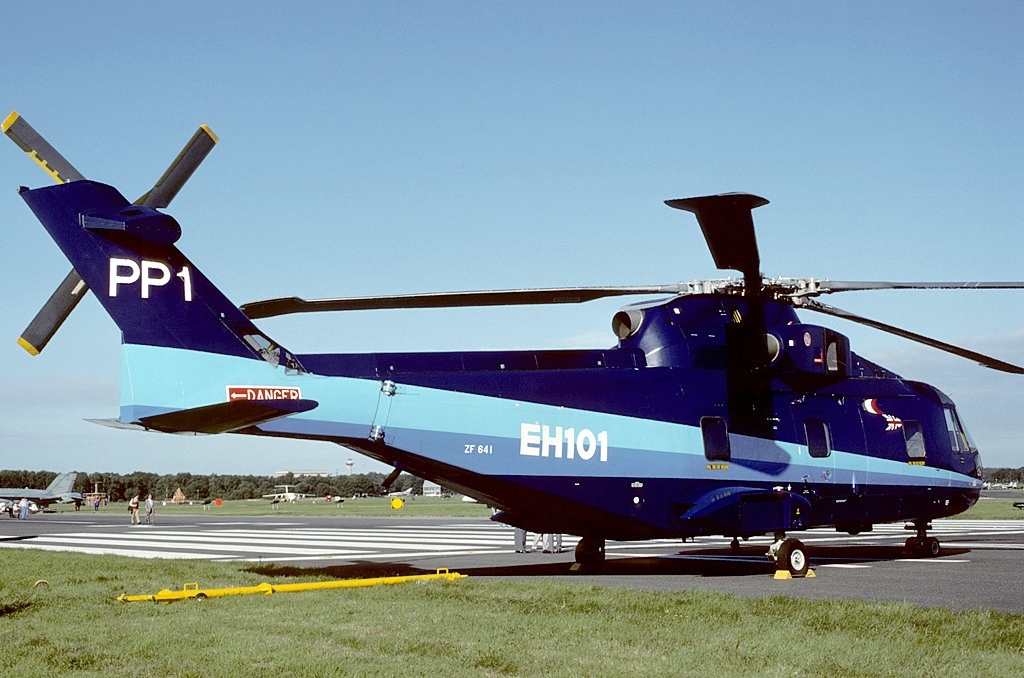

У 1985 році один із прототипів вперше показали на виставці в Парижі . А ось у 1987 році перший прототип вперше піднявся в повітря .
Програма випробувань виявилася тривалою і складною: інженерам довелося вирішувати проблеми з трансмісією, системами керування та вібраціями. Додаткові труднощі виникли через високу складність машини та необхідність узгодження технічних вимог між різними країнами-учасниками.
Щодо першого італійського прототипу , він вперше піднявся в повітря у 1989 році .Це був протичовновий варіант . І того ж року Британія підняла в повітря також свій такий самий прототип .
Примітно , що другий і четвертий прототипи зазнали під час випробувань аварії .

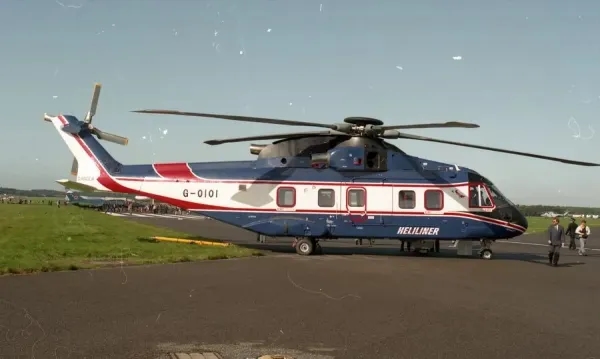

Варіанти PP-3 та PP-8 були створені для транспортування пасажирів та десанту.
Проте до початку 1990-х років більшість ключових технічних рішень була відпрацьована, і вертоліт продемонстрував високі льотно-технічні характеристики.
Політичний і економічний контекст також суттєво вплинув на долю проєкту. Наприкінці холодної війни багато оборонних програм у Європі були переглянуті або скорочені. У Великій Британії навіть виникла загроза скасування закупівель EH101 через високу вартість, однак у підсумку програма була збережена. В Італії вертоліт також отримав підтримку як ключовий елемент модернізації флоту. У 1990-х роках почалося серійне виробництво, а сам вертоліт поступово отримав нову назву — AW101, після створення об’єднаної компанії AgustaWestland.
Після завершення етапу розробки та початку серійного виробництва вертоліт AW101 швидко перетворився на одну з ключових платформ морської та багатоцільової авіації у світі. Його універсальність, висока надійність і унікальна 3х-двигунна схема зробили його привабливим не лише для країн-розробників, а й для широкого кола іноземних замовників. Історія експлуатації AW101 у різних державах демонструє, як одна базова конструкція може адаптуватися до різних умов застосування — від арктичних пошуково-рятувальних операцій до бойових дій у пустельних регіонах.

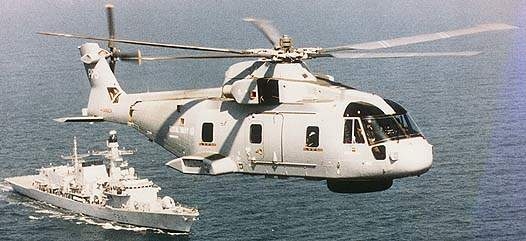

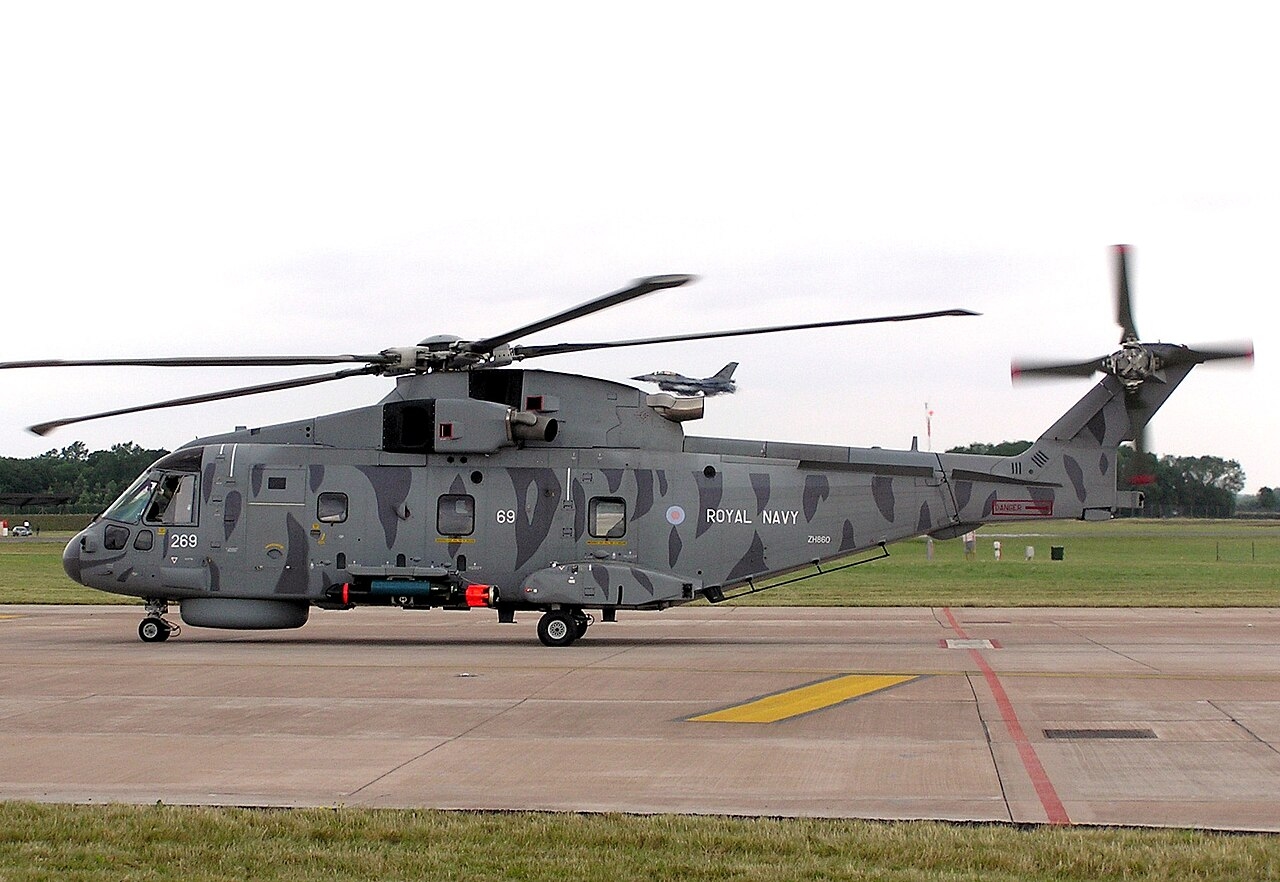

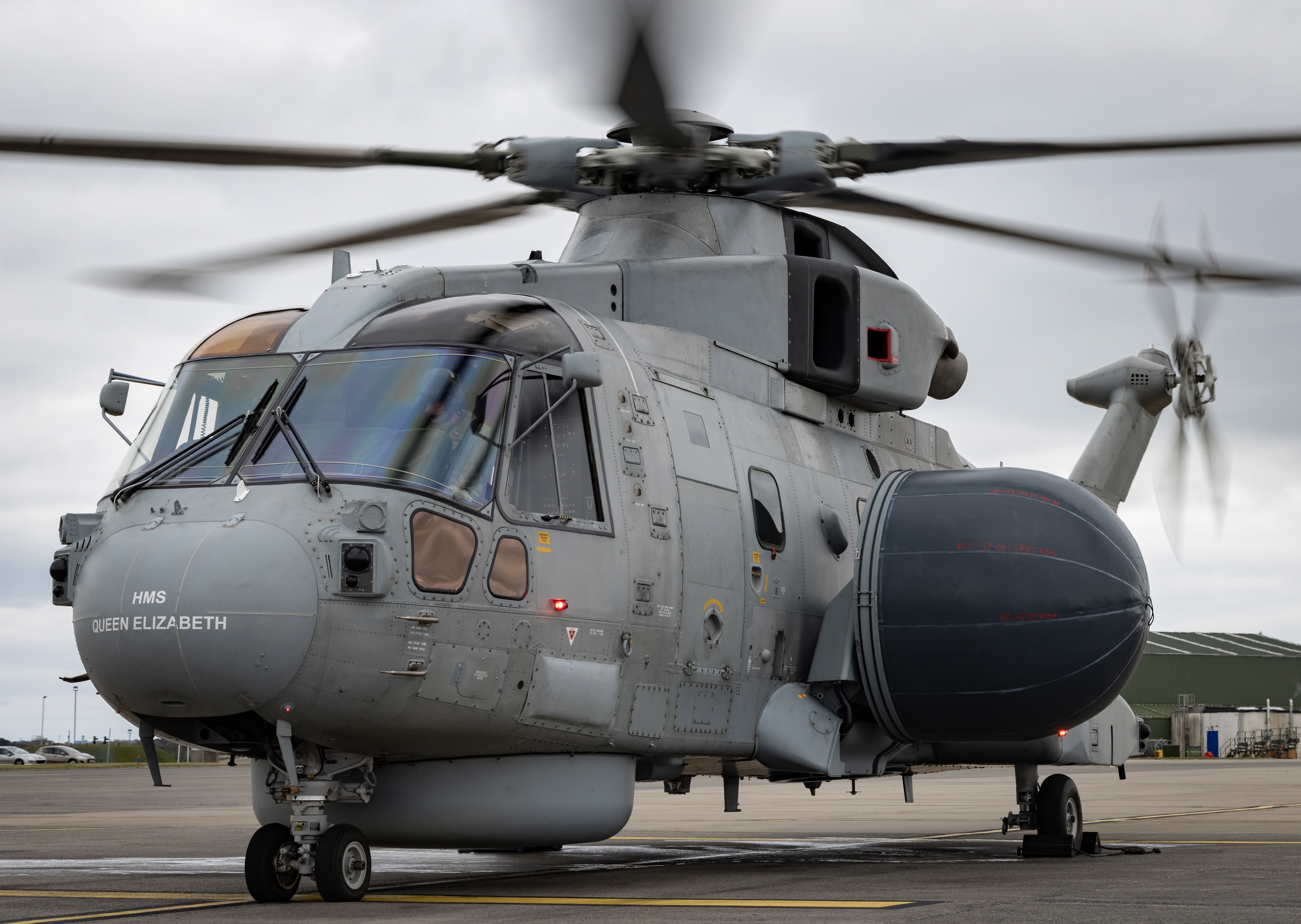

Першим і найбільш активним оператором AW101 стала Велика Британія. У складі Королівського флоту вертоліт під позначенням Merlin HM1, а згодом модернізований до стандарту HM2, став основною платформою протичовнової боротьби. Він активно застосовувався під час операцій НАТО, включаючи патрулювання в Атлантиці та Середземному морі, а також під час військових кампаній на Близькому Сході. Зокрема, під час операцій в Іраку та Афганістані британські AW101 використовувалися не лише за прямим призначенням, але й як транспортні та десантні машини, виконуючи перевезення військ, евакуацію поранених і логістичну підтримку. Завдяки великій дальності польоту та місткості кабіни вертоліт міг діяти автономно на значній відстані від баз.
Особливістю є їхня глибока інтеграція з корабельними системами, зокрема авіаносцями типу Queen Elizabeth, що дозволяє діяти як частина єдиного інформаційного простору флоту. Паралельно у складі Royal Air Force експлуатуються транспортні варіанти Merlin HC3/HC4, адаптовані для десантних операцій, включаючи використання морською піхотою.

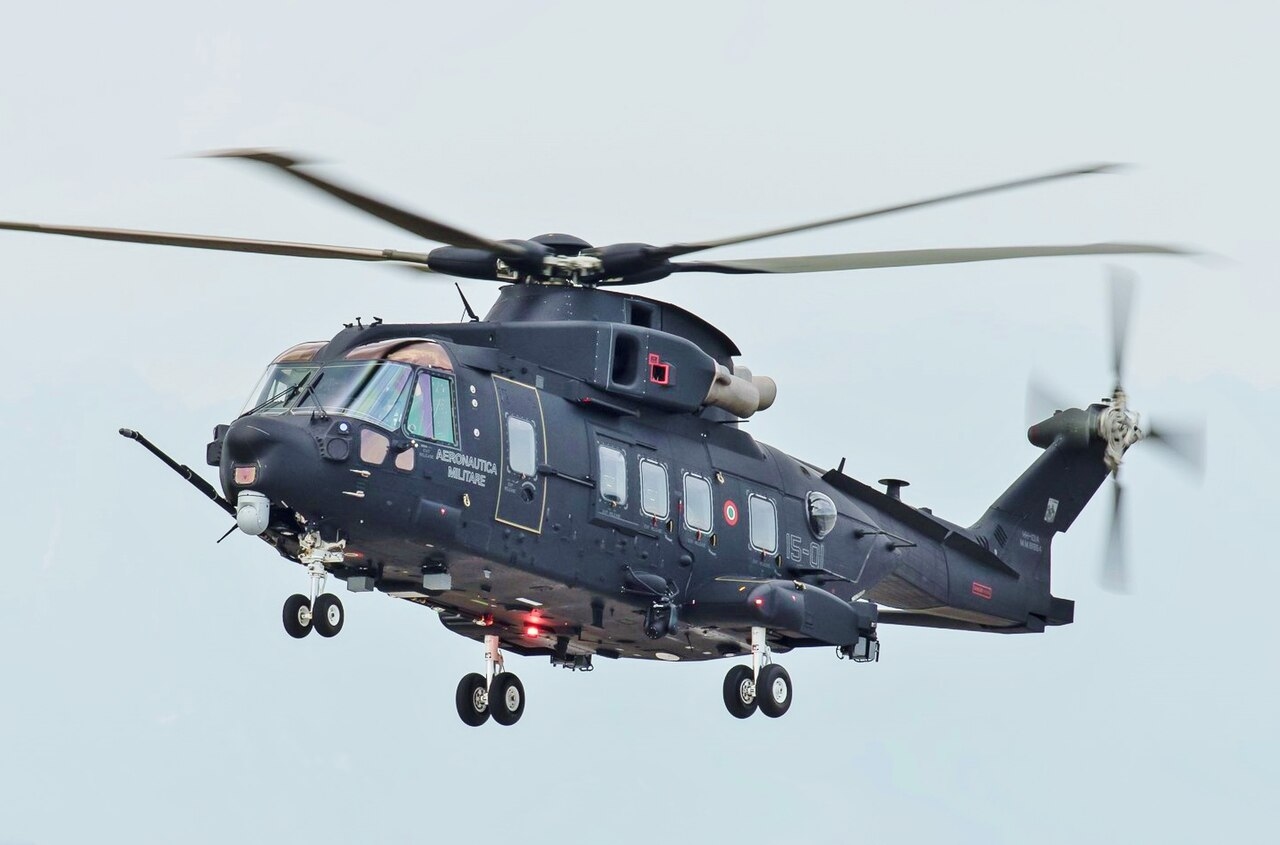

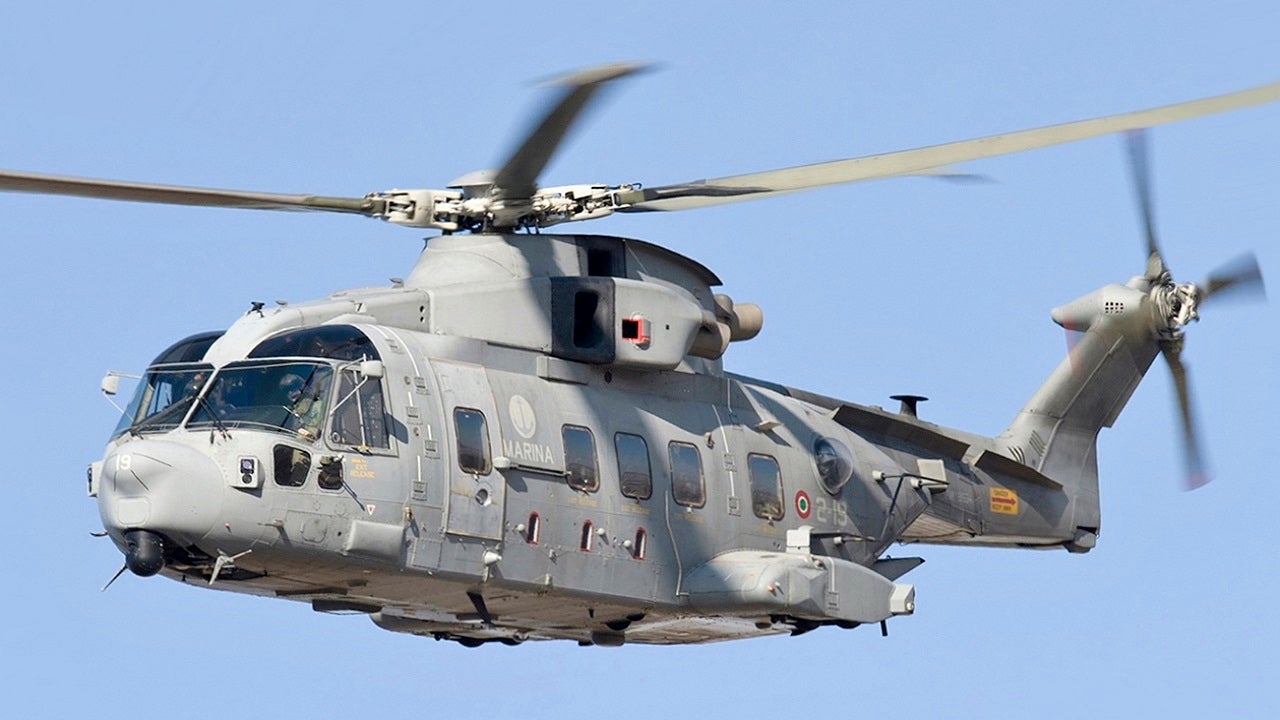

Італія, як співрозробник, також активно експлуатує AW101 у складі військово-морських сил і військово-повітряних сил. Італійські машини використовуються для протичовнової боротьби, морського патрулювання, пошуково-рятувальних операцій і спеціальних місій. Особливістю італійського підходу є широка універсалізація платформи — AW101 використовується як у військових, так і в цивільних та урядових ролях.

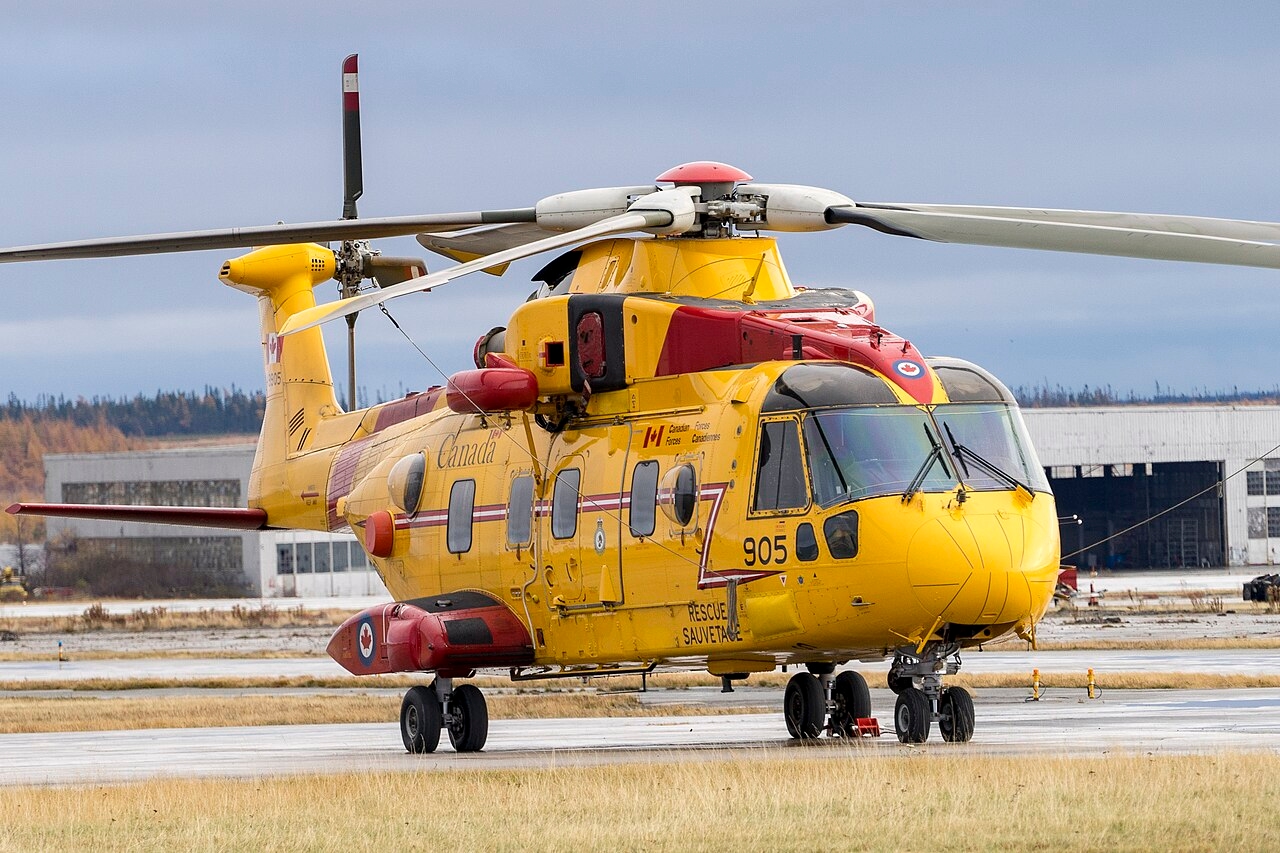

Канада стала одним із найбільших іноземних операторів AW101, придбавши версію CH-149 Cormorant для пошуково-рятувальних операцій. У складних кліматичних умовах Атлантики та Арктики цей вертоліт продемонстрував виняткову ефективність, здатність працювати при низьких температурах і у важких погодних умовах. Канадські екіпажі відзначають високу надійність машини, особливо її здатність виконувати тривалі місії над водою.

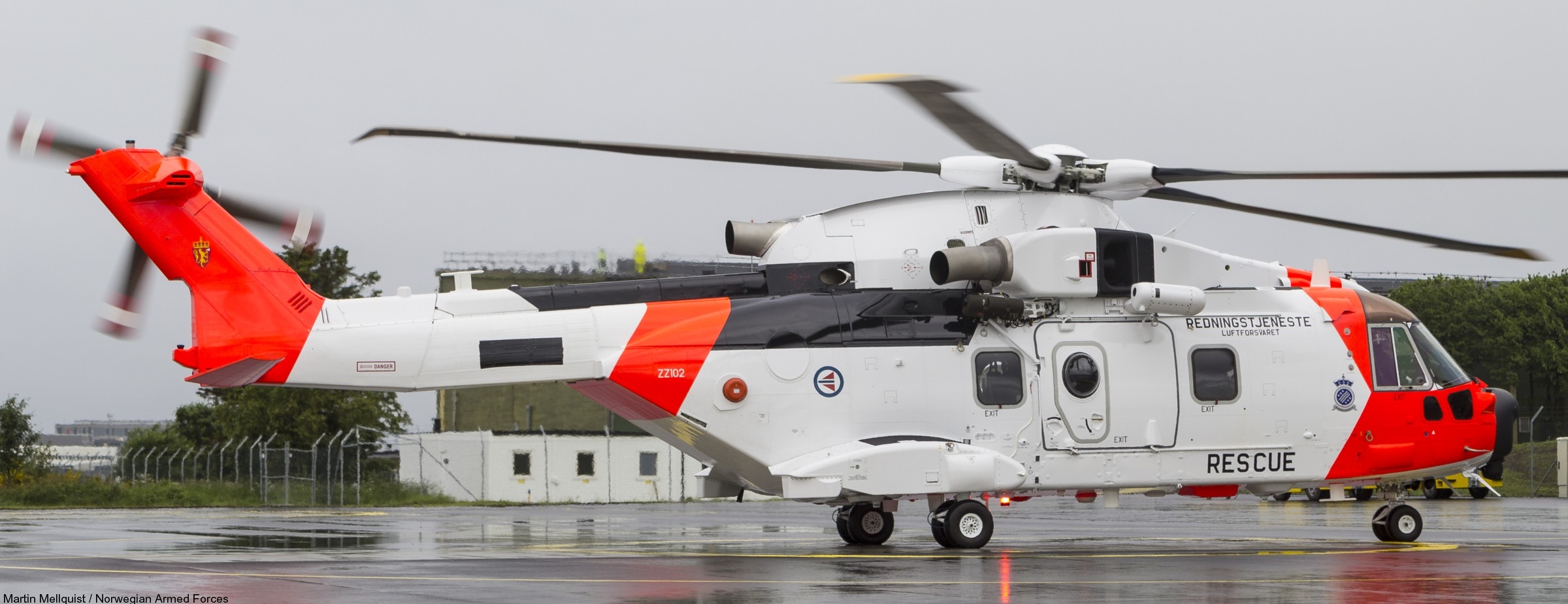

Скандинавські країни, зокрема Норвегія та Данія, також зробили ставку на AW101 як основний рятувальний вертоліт. У Норвегії використовується сучасна модифікація AW101 SAR Queen, яка була спеціально адаптована до умов Північного моря, гірської місцевості та суворого клімату. Ці машини відзначаються високим рівнем автоматизації, розширеними можливостями пошуку та великою дальністю польоту. Данія використовує AW101 у схожій ролі, поєднуючи рятувальні місії з підтримкою військових операцій.

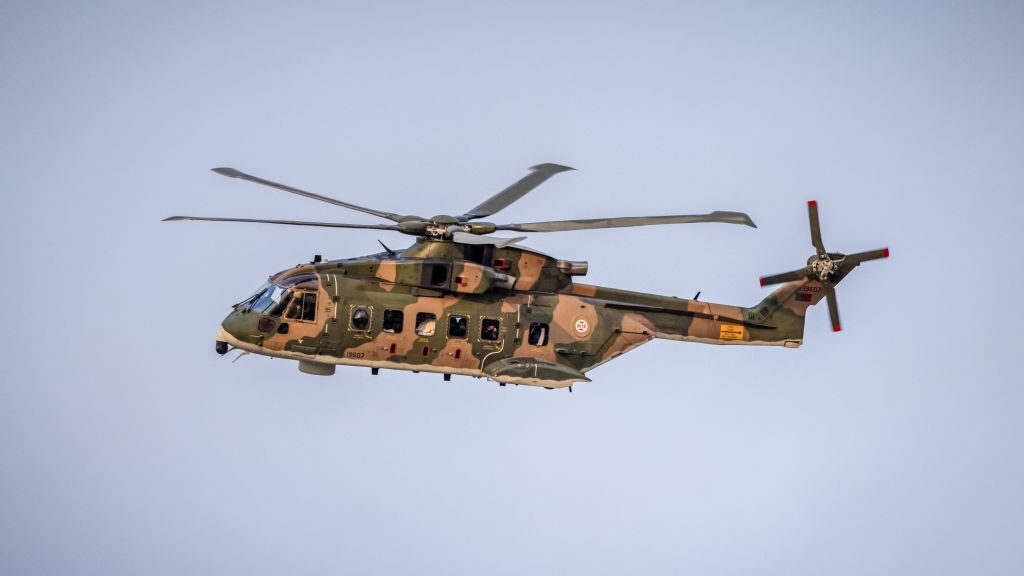

Португалія застосовує AW101 для контролю своїх великих морських зон відповідальності в Атлантиці. У складі військово-повітряних сил ці вертольоти виконують як пошуково-рятувальні, так і патрульні завдання, що підкреслює їхню універсальність у морському середовищі.

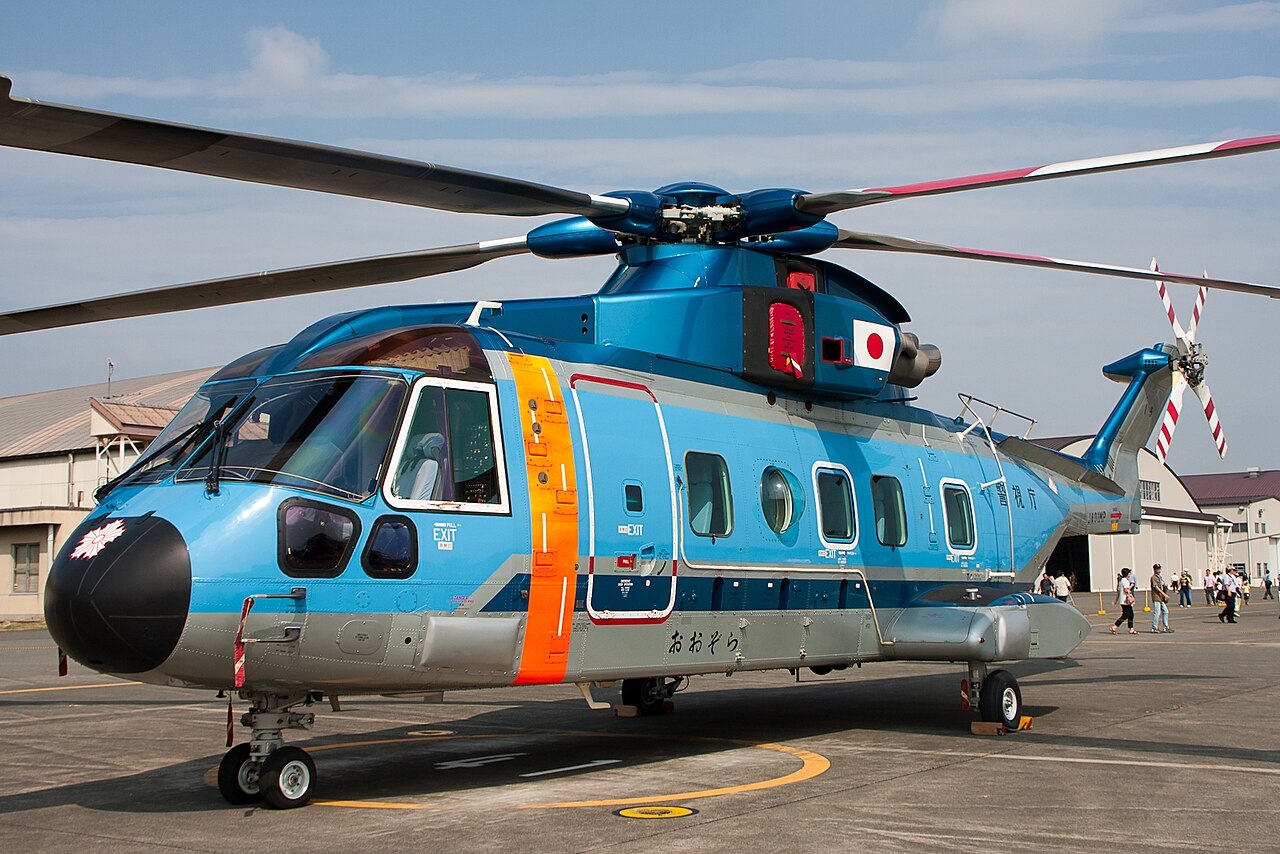

У Азії AW101 також знайшов своє місце. У Японії він експлуатується Japan Maritime Self-Defense Force , а також Поліцією і навіть виробляється за ліцензією. Японські версії адаптовані не лише для протичовнової боротьби, але й для протимінних операцій, що є унікальною особливістю серед операторів AW101.

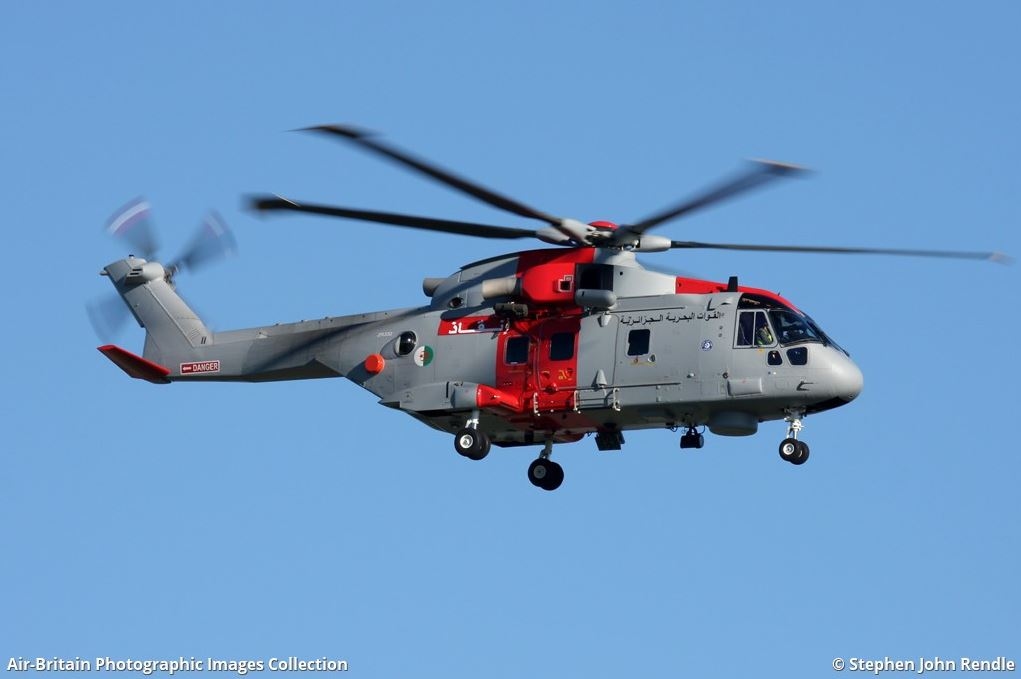

Країни Близького Сходу та Північної Африки, такі як Алжир і Саудівська Аравія, використовують AW101 переважно для морських і транспортних завдань. В умовах жаркого клімату та пустельного середовища вертоліт продемонстрував здатність ефективно працювати при високих температурах, що підтверджує його універсальність.
Сусід~

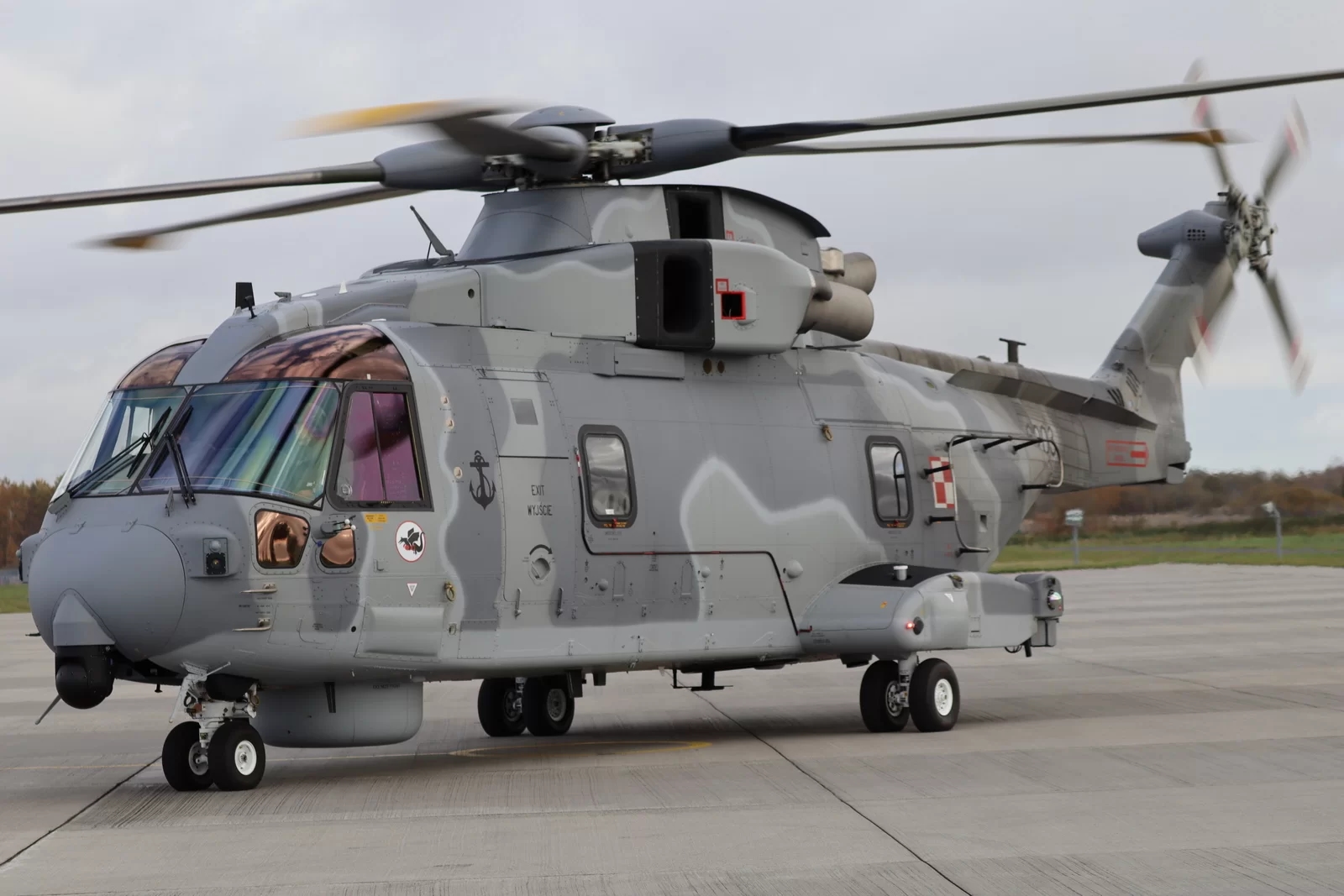

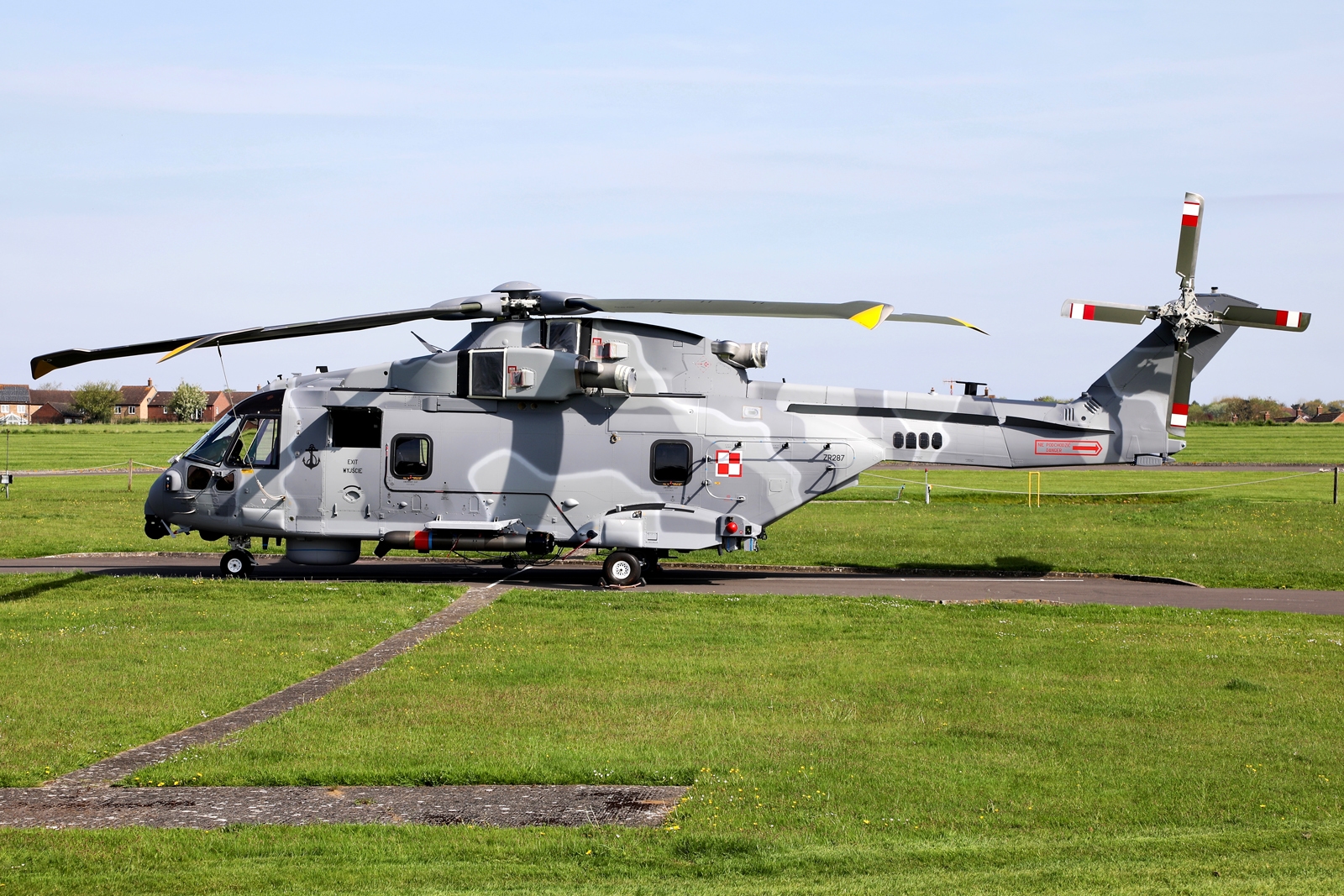

Польща стала одним із новіших операторів вертольота AW101, обравши його як сучасну платформу для заміни застарілих радянських машин (Ми-14) та посилення своїх можливостей у сфері морської безпеки. Польські AW101 є цікавим прикладом того, як країна адаптує західну високотехнологічну платформу під власні потреби, з урахуванням специфіки Балтійського моря та вимог НАТО.
Польща потребувала вертоліт, здатний одночасно виконувати протичовнові (ASW) та пошуково-рятувальні (SAR) завдання, що дозволило б оптимізувати парк авіації та підвищити ефективність операцій. У 2019 році було підписано контракт із компанією Leonardo S.p.A. на постачання чотирьох вертольотів AW101 у спеціальній конфігурації.
Польські AW101 призначені для морської авіації ВМС і базуються на узбережжі Балтійського моря. Вони отримали комбіновану конфігурацію, яка поєднує можливості протичовнової боротьби та пошуково-рятувальних операцій. Це одна з ключових відмінностей польських машин — їхня універсальність у межах однієї платформи, що дозволяє виконувати різні типи місій без потреби у спеціалізованих версіях.
У протичовновій ролі польські AW101 оснащені сучасним гідролокатором занурюваного типу, системою гідроакустичних буїв, радіолокаційною станцією та комплексом обробки інформації. Це дозволяє ефективно виявляти та супроводжувати підводні човни в умовах Балтійського моря, яке характеризується складною гідрологією і значною кількістю перешкод. Вертоліт може застосовувати торпеди стандартів НАТО, що забезпечує його повну інтеграцію у союзницькі сили.
У пошуково-рятувальній конфігурації польські AW101 обладнані лебідками, медичними модулями та системами нічного бачення. Вони здатні виконувати рятувальні операції у складних погодних умовах, що є критично важливим для Балтійського регіону. Завдяки великій дальності польоту і тривалості перебування у повітрі ці вертольоти можуть діяти на значній відстані від баз.

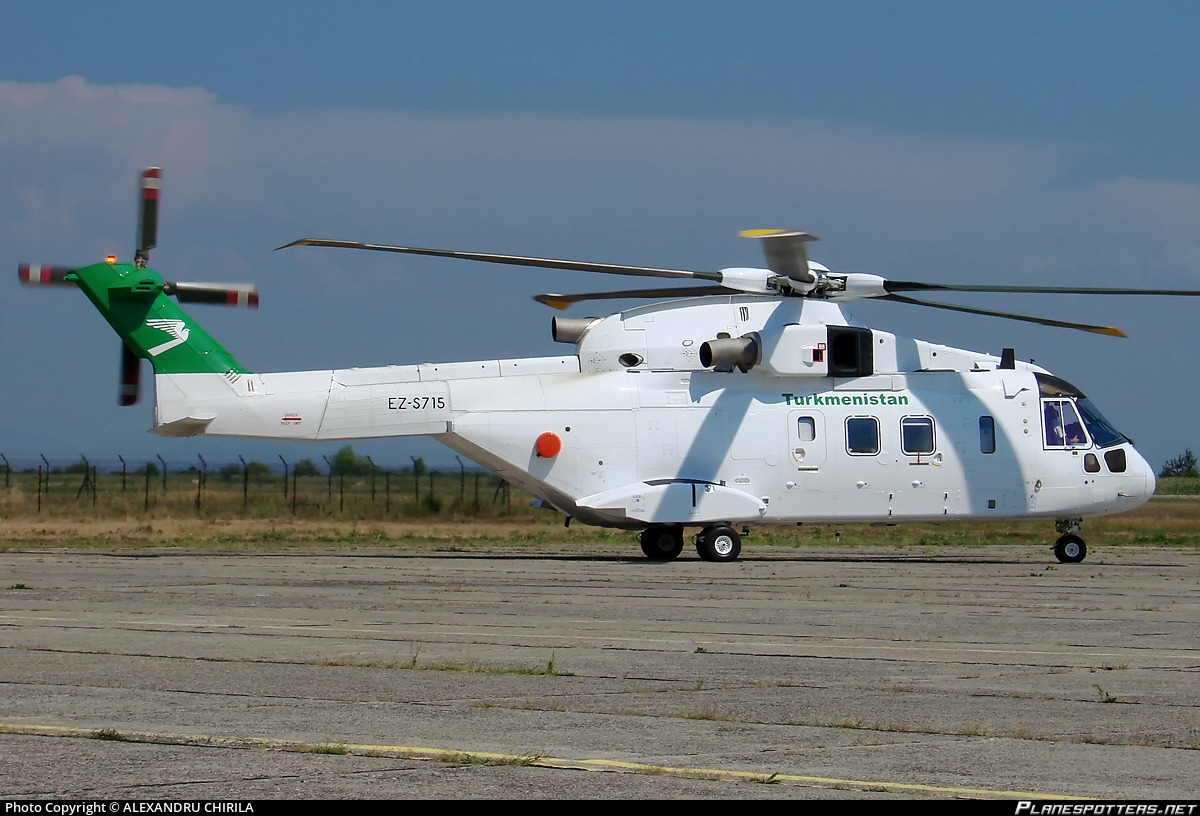

Окремо варто відзначити використання AW101 у ролі урядового транспорту. Деякі країни застосовують його як VIP-вертоліт для перевезення керівництва держави. Найвідомішим прикладом стала американська програма VH-71 Kestrel, яка передбачала створення нового президентського вертольота на базі AW101. Хоча ця програма була скасована через значне перевищення бюджету, сам факт вибору AW101 підкреслює високий рівень довіри до платформи.

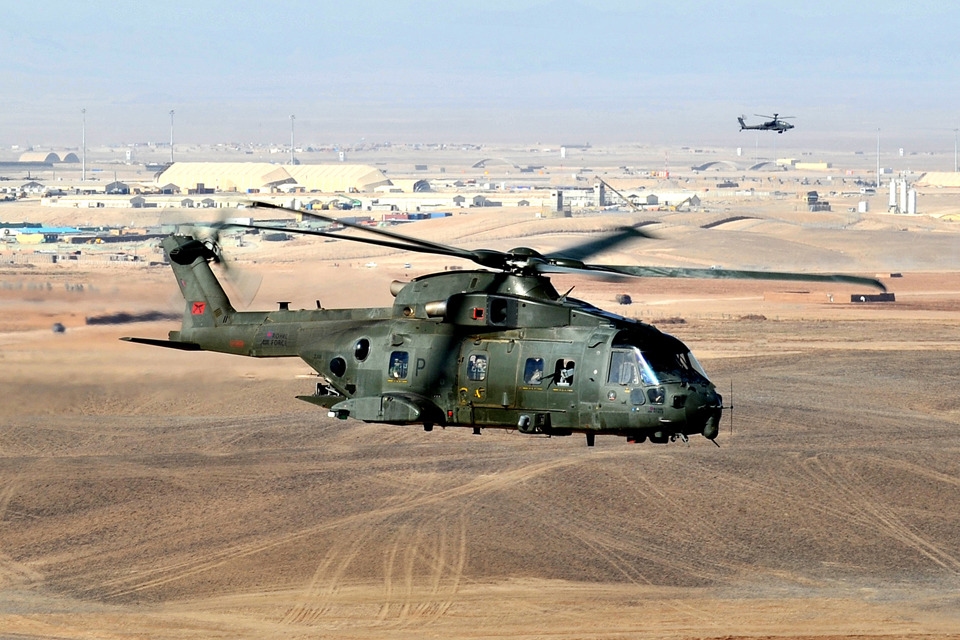

Що стосується бойового застосування, AW101 не є ударним вертольотом, однак він активно використовувався в умовах реальних конфліктів. Його основна роль — забезпечення морської безпеки, боротьба з підводними човнами та підтримка флоту. Протичовнові місії включають використання занурюваних гідролокаторів, буїв і торпедного озброєння. Крім того, у транспортній конфігурації AW101 застосовувався для перекидання військ у зони бойових дій, десантування, евакуації поранених і спеціальних операцій. У деяких випадках вертоліт оснащувався кулеметами для самозахисту, що дозволяло йому діяти в умовах підвищеної загрози.
Технічні характеристики AW101
роблять його одним із найпотужніших у своєму класі. Вертоліт оснащений трьома турбовальними двигунами, що забезпечують високу тягу і запас потужності. Максимальна злітна маса перевищує 15 тонн, а дальність польоту може сягати понад 1300 км залежно від конфігурації. Швидкість польоту становить близько 270–300 км/год. Вантажна кабіна дозволяє перевозити до 30 військовослужбовців або значний обсяг вантажу. Екіпаж зазвичай складається з 2–4 осіб, залежно від місії. Вертоліт оснащений сучасною авіонікою, включаючи цифрову кабіну, автопілот і комплекс систем управління польотом.
Важливою складовою життєвого циклу AW101 стали програми модернізації. Найзначнішою серед них є британська програма модернізації до стандарту Merlin HM2, яка включала повну заміну авіоніки, встановлення нових радіолокаційних систем, вдосконалення протичовнового обладнання та інтеграцію сучасних систем зв’язку. Ця модернізація значно підвищила бойову ефективність вертольота та продовжила термін його служби.
Інші країни також проводили власні програми модернізації, адаптуючи AW101 до національних вимог. Це включає встановлення нових сенсорів, систем навігації, обладнання для пошуково-рятувальних операцій і засобів зв’язку. У цивільних версіях модернізації часто спрямовані на підвищення комфорту та безпеки пасажирів.
У сучасних умовах AW101 продовжує розвиватися. Компанія-розробник Leonardo S.p.A. (правонаступник AgustaWestland) підтримує програму модернізації та пропонує нові версії вертольота з покращеними характеристиками. Це дозволяє AW101 залишатися актуальним навіть у конкуренції з новими моделями.
Конструкція, авіоніка та технічні особливості
Однією з ключових особливостей вертольота є його трьохдвигунна схема. AW101 оснащений трьома турбовальними двигунами (залежно від версії — Rolls-Royce/Turbomeca RTM322 або General Electric CT7/T700), які забезпечують не лише високу сумарну потужність, але й винятковий рівень безпеки. На відміну від більшості вертольотів, які мають два двигуни, AW101 здатний продовжувати політ при відмові одного, а в певних режимах — і двох двигунів. Це критично важливо для польотів над морем або у віддалених районах, де аварійна посадка є складною або неможливою.
Трансмісія розрахована на високі навантаження і має підвищену живучість, включаючи здатність працювати певний час без мастила — важлива вимога для бойових умов. Несучий гвинт має п’ять лопатей, виготовлених із композитних матеріалів. Це дозволяє зменшити масу, підвищити міцність і знизити рівень вібрацій. Конструкція втулки гвинта є напівжорсткою з еластомерними елементами, що зменшує потребу у складному технічному обслуговуванні.

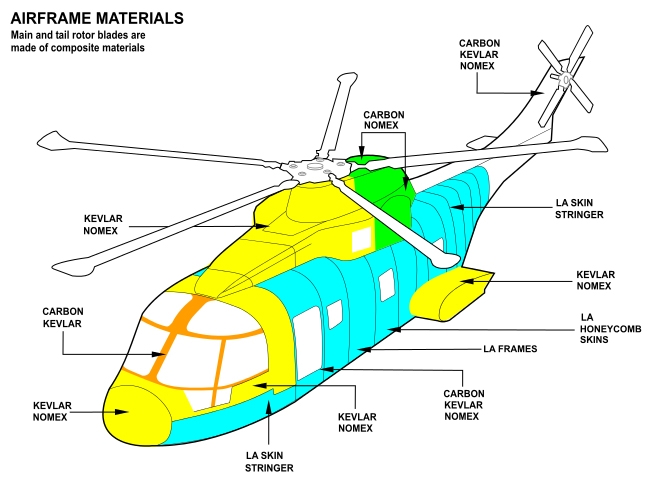

Фюзеляж AW101 виконаний переважно з алюмінієвих сплавів із широким використанням композитів. Особливу увагу приділено корозійній стійкості, що є критично важливим для морської експлуатації. Конструкція має підвищену міцність і енергопоглинаючі елементи, які підвищують виживаність екіпажу та пасажирів у разі аварійної посадки. Шасі вертольота — трьохопорне, прибираєме, що зменшує аеродинамічний опір під час польоту.

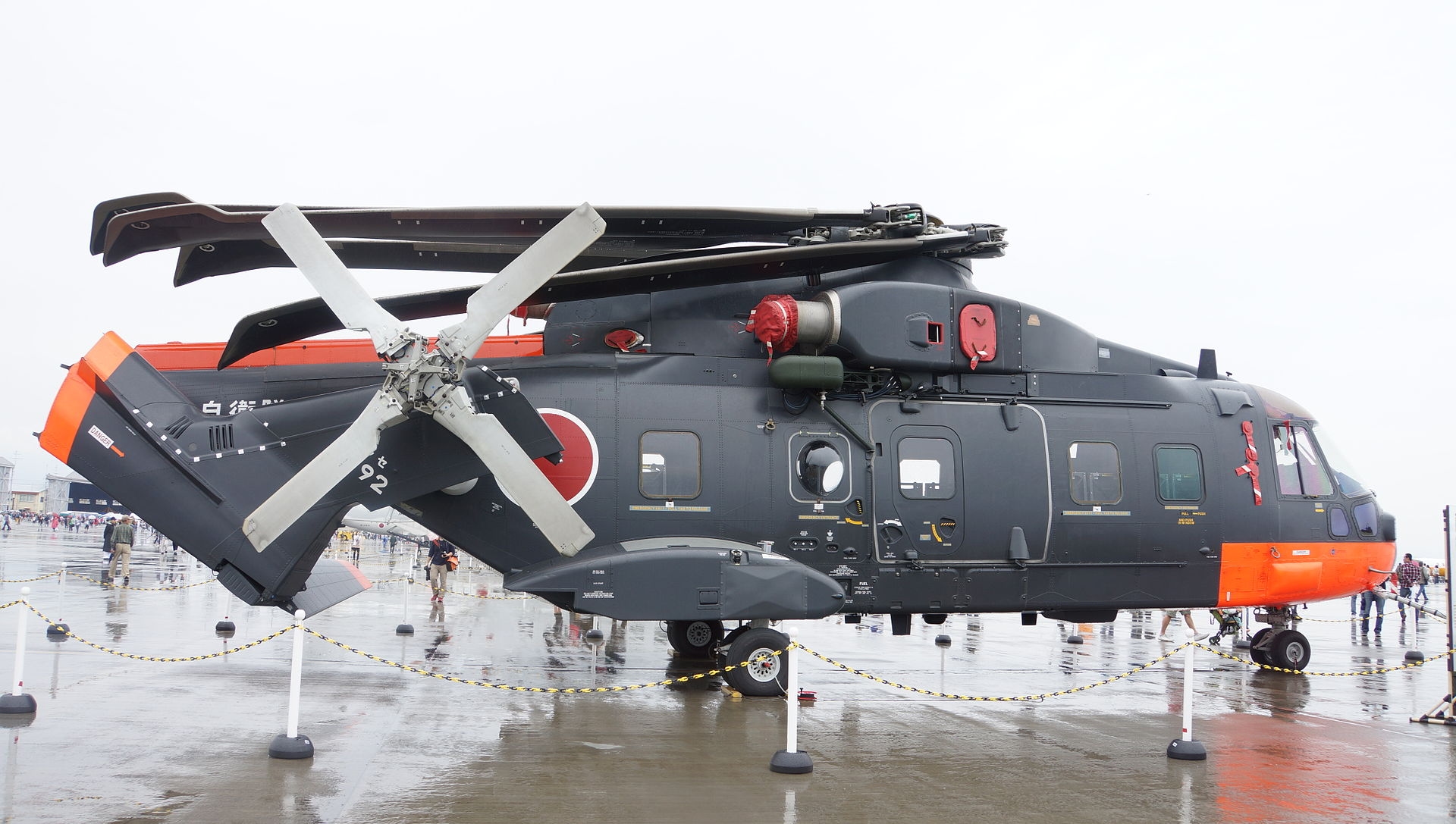

Важливою особливістю є складані елементи конструкції. Лопаті несучого гвинта та хвостова балка можуть складатися(на морських версіях), що дозволяє зменшити габарити вертольота при розміщенні на корабельних палубах і в ангарах. Це рішення є стандартним для морських вертольотів, але в AW101 воно реалізоване з урахуванням великого розміру машини.

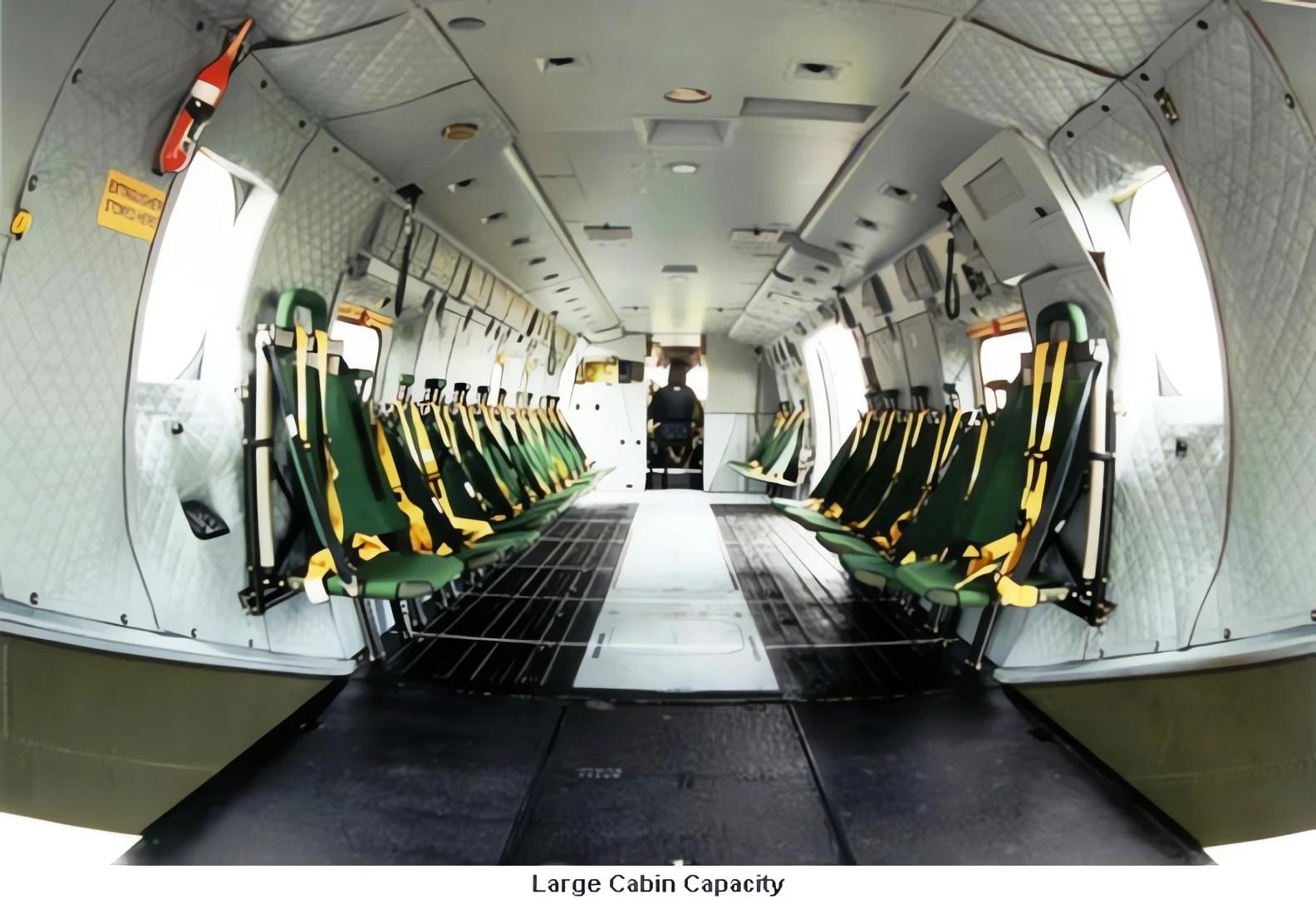

Кабіна AW101 є однією з найбільш просторих у своєму класі. Вона має модульну конструкцію, що дозволяє швидко змінювати конфігурацію залежно від завдання — від транспортної до медичної або десантної. Вертоліт може перевозити до 30 військовослужбовців або відповідну кількість обладнання. Задня частина обладнана рампою або великими дверима (залежно від версії), що забезпечує швидке завантаження і висадку.

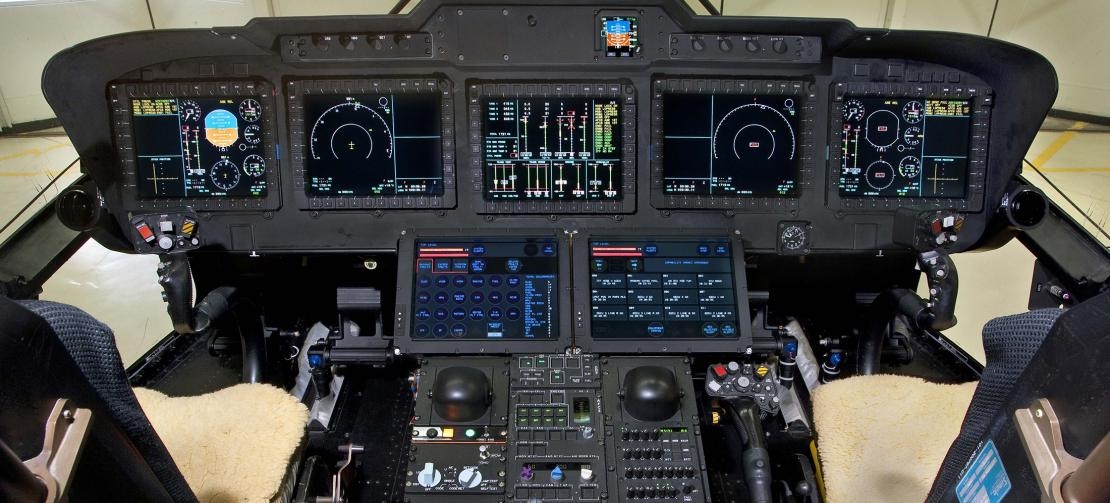

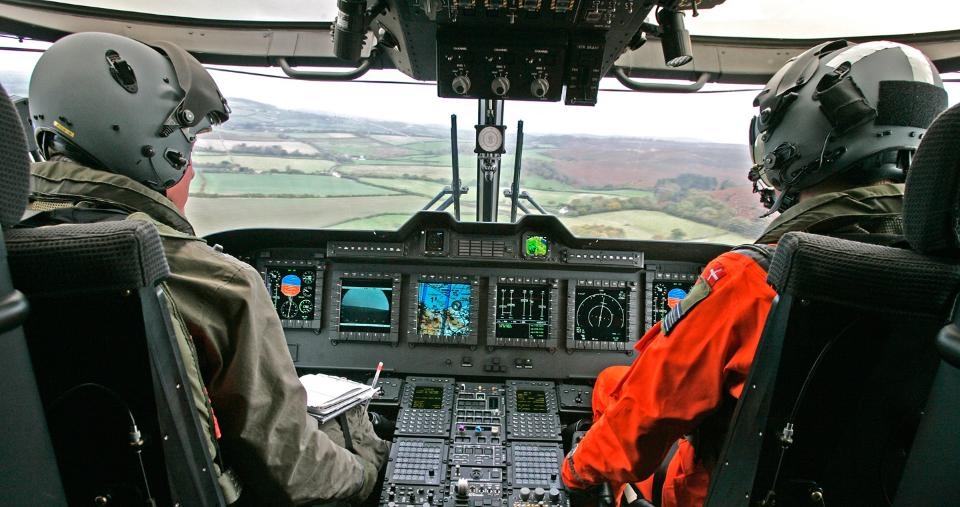

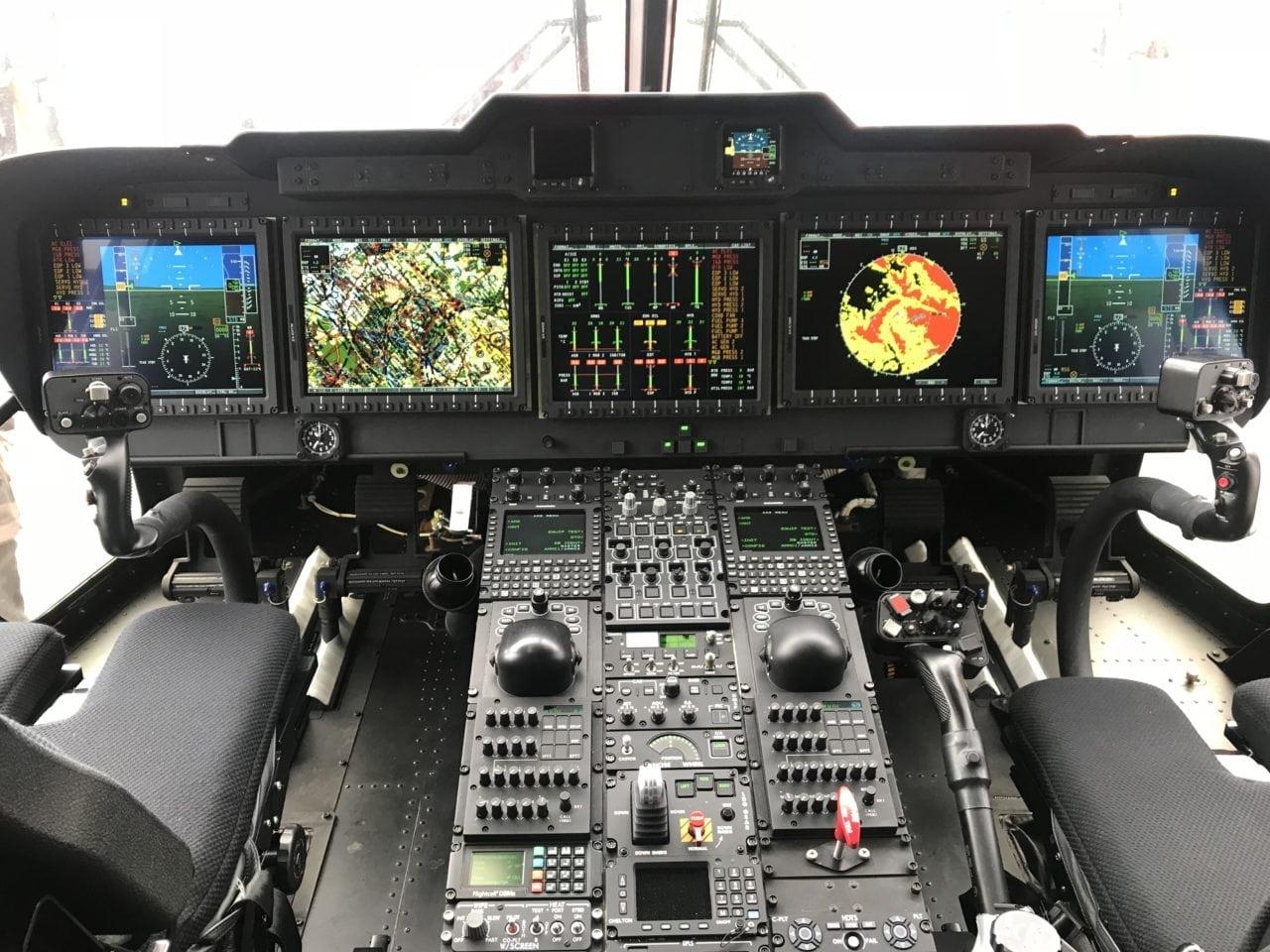

Авіоніка AW101 є повністю цифровою і побудована за принципом інтегрованих систем. Кабіна екіпажу (glass cockpit) оснащена багатофункціональними дисплеями, які відображають польотну інформацію, навігаційні дані, стан систем і тактичну обстановку. Це значно знижує навантаження на екіпаж і підвищує ефективність виконання місій. Автопілот має чотириканальну архітектуру і здатний виконувати складні режими польоту, включаючи автоматичне зависання, політ за маршрутом і точне позиціонування над морем.
Система управління польотом інтегрована з навігаційними засобами, включаючи інерційну навігацію, GPS і радіонавігаційні системи. Для морських операцій особливо важливими є режими стабілізації та утримання позиції, які дозволяють вертольоту залишатися нерухомим відносно поверхні води навіть при сильному вітрі та хвилюванні.
Озброєння AW101 залежить від конфігурації. У протичовнових варіантах він може нести торпеди, які застосовуються проти підводних човнів. У транспортних і спеціальних версіях встановлюються кулемети для самозахисту. Вертоліт також оснащений системами захисту, включаючи теплові пастки та засоби попередження про ракетну загрозу.

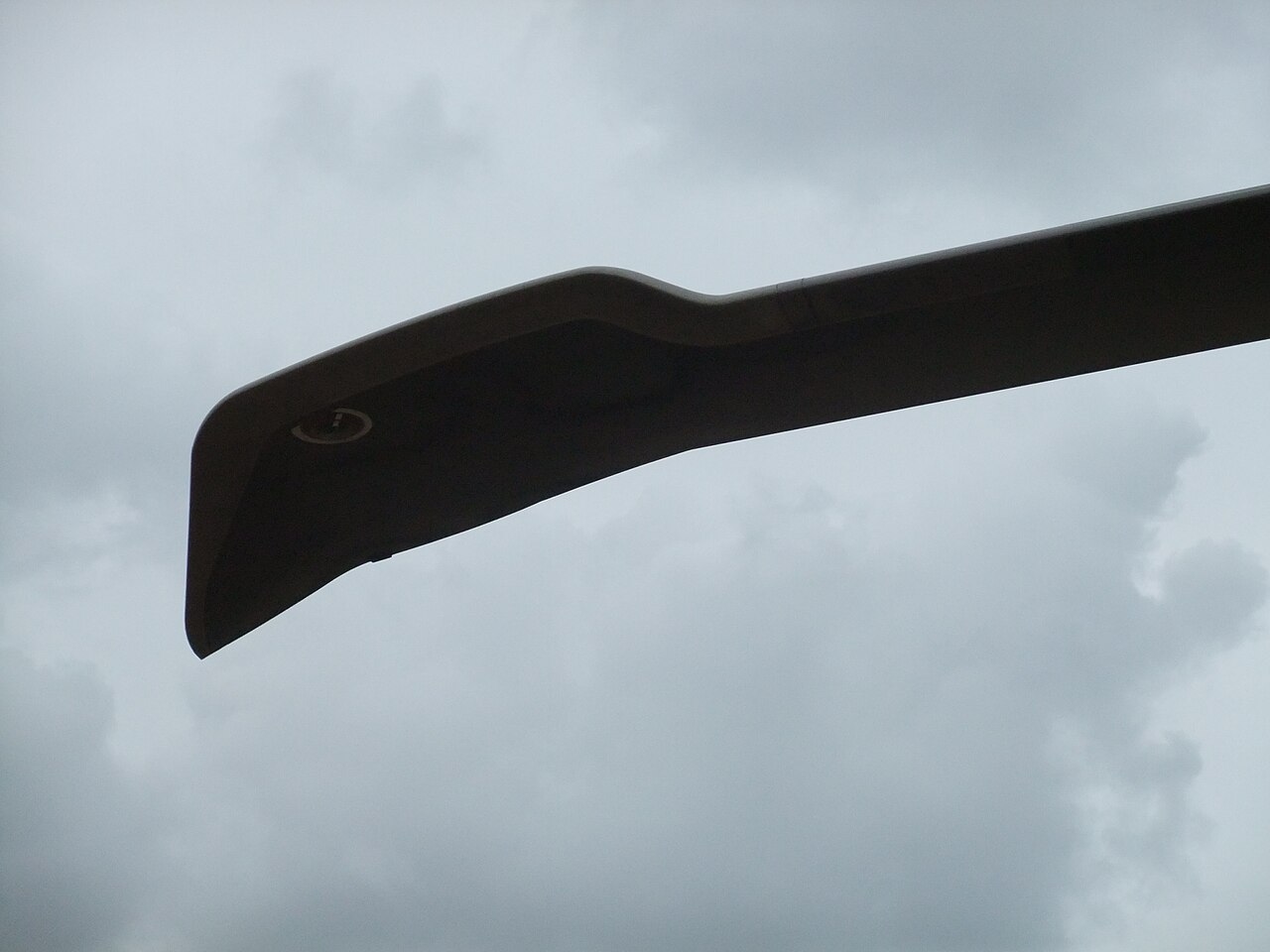

Особливу увагу в конструкції AW101 приділено зниженню вібрацій і шуму. Це досягається за рахунок оптимізації аеродинаміки лопатей, використання демпферів і спеціальних конструктивних рішень у трансмісії. Зменшення вібрацій не лише підвищує комфорт, але й збільшує ресурс конструкції та точність роботи сенсорів.
Система технічного обслуговування AW101 також є високотехнологічною. Вертоліт оснащений системами діагностики, які контролюють стан основних вузлів і дозволяють своєчасно виявляти несправності. Це знижує витрати на експлуатацію і підвищує готовність машини до виконання завдань.
Загальні технічні характеристики (ТТХ)
Екіпаж:
2–4 особи (льотчики + оператори систем/бортінженер)
Пасажиромісткість:
до 30 військовослужбовців
або 16 нош (медевак) + медперсонал
або вантаж до ~5 000 кг у кабіні
Зовнішнє навантаження:
до ~5 400 кг на зовнішній підвісці
Габарити:
Довжина (з гвинтом): ~22,8 м
Довжина фюзеляжу: ~19,5 м
Діаметр несучого гвинта: ~18,6 м
Висота: ~6,6 м
Маса
Порожня маса: ~10 500–11 000 кг
Максимальна злітна маса (MTOW):
до ~15 600 кг (залежно від версії)
Силова установка:
Двигуни (3×):
або Rolls-Royce/Turbomeca RTM322
або General Electric CT7-6/8
Потужність:
~2 100–2 500 к.с. кожен
Сумарно: до ~7 000+ к.с.
Льотно-технічні характеристики (ЛТХ)
Максимальна швидкість:
~278–300 км/год
Крейсерська швидкість:
~250–260 км/год
Практична дальність:
~1 300–1 500 км
Перегінна дальність (з дод. баками):
до ~1 800 км
Практична стеля:
~4 500–6 000 м
Швидкопідйомність:
~10–11 м/с
Тривалість польоту:
до 5–6 годин (залежно від навантаження)
Паливна система
внутрішні баки + додаткові
можливість дозаправки у повітрі (на окремих версіях)
оптимізована для тривалих морських місій
Озброєння
Протичовнове (ASW)
легкі торпеди:
Mk 46
Mk 54
Sting Ray
глибинні бомби
постановка гідроакустичних буїв
Протикорабельні можливості (обмежено):
можливість інтеграції ПКР (у деяких версіях)
цілевказання для кораблів
Озброєння самооборони
7.62 мм або 12.7 мм кулемети:
у дверях
у бортових установках
можливі:
FN MAG
M3M (12.7 мм)
Системи захисту
попередження про ракетну атаку (MAWS)
попередження про опромінення (RWR)
теплові пастки (flare)
дипольні відбивачі
Вот такіє пірогі
В загальному, вертоліт дуже вдалий у своєму класі, та доволі поширений по різним частинам світу)
Може і до нас колись добереться?
Дякую, якщо дочитали до кінця, сподіваюсь було цікаво.
